Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 6x4 pulgadas | Capacidad:: | 162-360 m3/h |
|---|---|---|---|
| Cabeza:: | el 12-56m | Velocidad:: | 800-1550rpm |
| NPSHr:: | 5-8M | Efic.:: | El 65% |
| La potencia:: | Max.60kw | Manipulación de sólidos:: | 44m m |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | Bomba de lodos de carbón | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el |

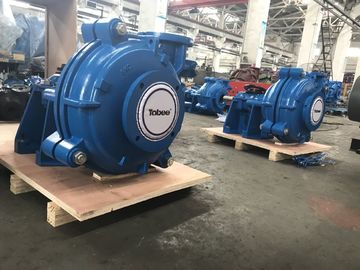

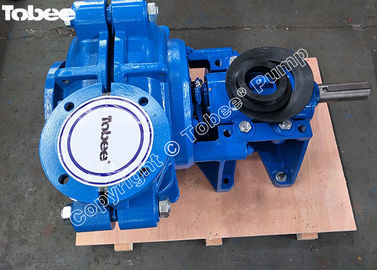

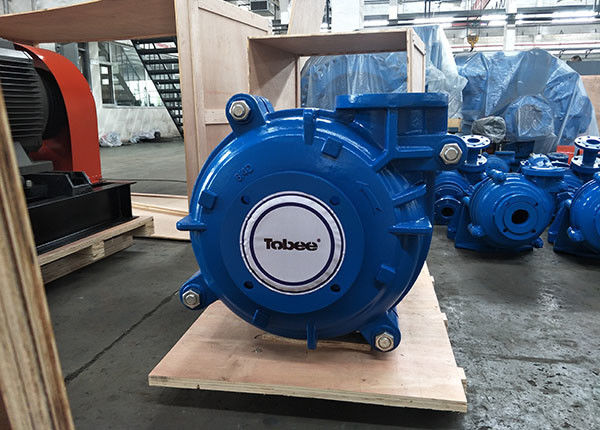

Tobee® Bomba de lodo de carbón 6x4D-AH es un tipo de máquina de bomba de lodo centrífuga ampliamente utilizada que aumenta la energía del medio mixto sólido-líquido por la acción de la fuerza centrífuga (la rotación del impulsor de la bomba). Las bombas de lodo de carbón se pueden utilizar en muchas aplicaciones, como preparación de carbón, transporte por tuberías, transporte hidráulico de alta velocidad, procesamiento de minerales, alimentación de ciclones, procesamiento de agregados, molienda fina primaria, servicio de lodo químico, relaves, molienda secundaria, procesamiento industrial, pulpa y papel, procesamiento de alimentos, operaciones de craqueo, manejo de cenizas, etc.
Especificación:
Tamaño: 6" x 4"
Capacidad: 162-360m3/h
Altura: 12-56m
Velocidad: 800-1550rpm
NPSHr: 5-8m
Eficiencia: 65%
Potencia: Máx. 60kw
Manejo de sólidos: 44mm
Disposición del sello: Sello de empaquetadura, Sello expulsor, Sello mecánico
Características del producto:
1. Impulsores: amplia variedad de opciones metalúrgicas y elastoméricas (metal y elastómero intercambiables) – paletas de bombeo en la parte trasera y delantera (en impulsores cerrados) reducen la recirculación dentro de la bomba y ayudan a prevenir la contaminación del sello – fundiciones opcionales de paletas rectas o semi-Francis (de 3 a 8 paletas en ciertos tamaños) ofrecen opciones hidráulicas más amplias en tamaños individuales.
2. Revestimientos: amplia variedad de opciones metálicas y elastoméricas (los revestimientos de metal y elastómero son intercambiables) para seleccionar con el fin de proporcionar la mayor vida útil posible.
3. Conjunto de rodamientos: la carcasa de rodamientos estilo cartucho permite la extracción de la bomba y el montaje en un entorno controlado, los diámetros de eje sobredimensionados y la reducción de la voladizo en el extremo húmedo contribuyen a una larga vida útil y confiabilidad en el campo.
4. Disposiciones de sellado: Expulsor (Sello centrífugo): no se requiere agua de sellado externa cuando corresponda. Caja de empaquetadura: sellado de prensaestopas con empaquetadura trenzada y un anillo de linterna. Sellos mecánicos: técnica de sellado avanzada sin fugas de sellado.
Tobee® Bomba de lodo de carbón 6x4D-AH Parámetros de rendimiento:
|
Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor N.º de paletas |
|||||
|
Revestimiento |
Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
|
6/4 D-AH |
60 |
Metal |
Metal |
162~360 |
12~56 |
800~1550 |
65 |
5~8 |
5 |
Tobee® Bomba de lodo de carbón 6x4D-AH Diseño estructural:
Aplicaciones en sitio de la bomba de lodo de carbón Tobee® 6x4D-AH:
Típico:
Minería y procesamiento de minerales
Las bajas velocidades de funcionamiento de la bomba de lodo de servicio pesado Tobee TH, junto con la amplia selección de aleaciones y elastómeros resistentes a la abrasión, proporcionan un rendimiento y una vida útil inigualables para todas las aplicaciones abrasivas de minería y procesamiento de minerales.
Proceso químico
La intercambiabilidad de los componentes de aleación y elastómero en la misma carcasa de la bomba, junto con una amplia gama de sellos mecánicos, hacen de la bomba de lodo de servicio pesado Tobee TH la opción más flexible para el entorno de la planta química.
Arena y grava
Diseñada para un desmontaje y montaje fáciles y sencillos, la bomba de lodo de servicio pesado Tobee TH minimiza el tiempo de inactividad, lo que la convierte en la opción ideal cuando no hay bombas de reserva instaladas disponibles.
Procesamiento de azúcar
La confiabilidad y vida útil superiores de la bomba de lodo de servicio pesado Tobee TH son especificadas por muchos ingenieros de plantas azucareras en todo el mundo, donde el funcionamiento ininterrumpido de la bomba durante la campaña azucarera es un requisito crítico.
Desulfuración de gases de combustión
La nueva generación de aleaciones resistentes a la abrasión y la corrosión especialmente formuladas, junto con la última tecnología de elastómeros, posiciona a las bombas Tobee firmemente como un proveedor importante de bombas para la industria de FGD.
Exploración de petróleo y gas
Durante varios años, hemos desarrollado el diseño probado de las gamas de bombas de lodo de servicio pesado Tobee TH para satisfacer las demandas específicas de las aplicaciones en alta mar. Ahora podemos ofrecer la solución superior más confiable al desgaste erosivo.
Aplicaciones industriales
Dondequiera que los sólidos abrasivos estén causando fallas prematuras de las bombas, la gama de bombas de lodo de servicio pesado Tobee TH tiene la combinación correcta de rendimiento, vida útil y confiabilidad para brindar al cliente el menor costo de propiedad.
Tobee® 6x4D-AH Bomba de lodo de carbón Dibujo dimensional:
