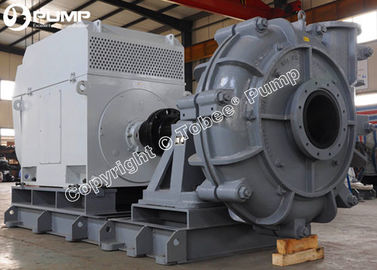

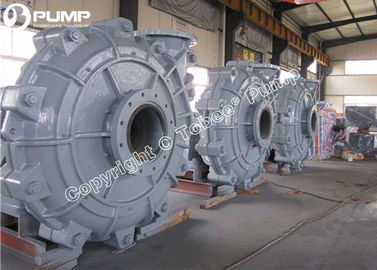

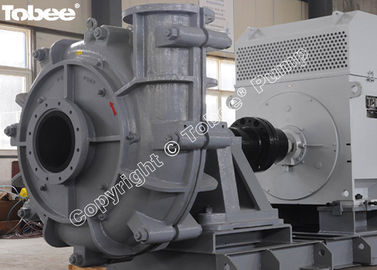

Bomba de lodos de relaves Tobee® 18x16TU-AH

Tobee^®Bomba de lodo de relaves 18x16TU-AH es perfecta para tareas difíciles en molinos con una larga vida útil, es la gama más completa de bombas centrífugas de lodo para uso en aplicaciones mineras, industriales y químicas. Las bombas de lodo horizontales 18x16 se crearon para aplicaciones de servicio ultra pesado como descarga de molinos, tuberías, plantas de procesamiento y relaves, y otras aplicaciones especiales.

Especificación:

Tamaño: 18" x 16"
Capacidad: 2160-5040m3/h
Altura: 8-66m
Velocidad: 200-500rpm
NPSHr: 4.5-9m
Eficiencia: 80%
Potencia: Máx. 1200kw
Manejo de sólidos: 135mm
Materiales: Aleación de alto cromo, Caucho, etc.

Características del producto:

1. La construcción de alta resistencia con diseño de pernos pasantes facilita el mantenimiento y minimiza el tiempo de inactividad.
2. La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y una larga vida útil.
3. Impulsores de gran diámetro, de giro lento y alta eficiencia diseñados para lograr la máxima vida útil y bajos costos operativos.
4. Amplios pasajes internos abiertos diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costos operativos.
5. Los revestimientos atornillados de elastómero o aleación gruesos proporcionan una resistencia superior a la corrosión, además de ofrecer facilidad de cambio e intercambiabilidad de los revestimientos para reducir los costos generales de mantenimiento y maximizar la vida útil.
6. El voladizo mínimo del eje/impulsor reduce la deflexión del eje y aumenta la vida útil del empaque.
7. El conjunto de cojinetes tipo cartucho permite el mantenimiento en un entorno limpio sin necesidad de retirar la bomba, lo que resulta en un funcionamiento fiable y una mayor vida útil de los cojinetes.
8. Las opciones de conjunto de cojinetes con lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9. El sello del eje de funcionamiento en seco opcional reduce o elimina los requisitos de agua de lavado.
10. El expulsor eficaz prolonga la vida útil del empaque al tiempo que reduce o elimina el requisito de agua de lavado.
11. Ahora con la combinación de manguito de garganta e impulsor diseñada para mejorar la eficiencia y el rendimiento del desgaste.
12. Intercambiabilidad de los arreglos de sellado – se pueden instalar sellos de descarga completa, bajo flujo, centrífugos o mecánicos en cualquier bomba de tamaño.

Bomba de lodo de relaves Tobee® 18x16TU-AH Parámetros de rendimiento:

Tobee^®Bomba de lodo de relaves 18x16TU-AHDiseño estructural:

Tobee^®Bomba de lodo de relaves 18x16TU-AH Aplicaciones in situ:

1) Mina: Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves.

2) Metalurgia: Transporte de varios lodos para la fabricación de aluminio o acero.

3) Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino.

4) Electricidad: Eliminar cenizas de plantas de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas.

5) Materiales de construcción: Transporte de varios lodos de arena y barro (como lodo de cemento).

6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfáticos o potásicos.

7) Conservación del agua: Dragado de lagos y ríos, sedimentos, arena, línea de succión de arcilla de alta plasticidad para el transporte.

Tobee^®Diseño del módulo de accionamiento de la bomba de lodo de relaves 18x16TU-AH:

Conjunto de cojinetes lubricados con grasa

El conjunto de cojinetes lubricados con grasa alberga un eje de gran diámetro en su exclusivo cartucho de cojinetes diseñado especialmente para tareas pesadas. Debido a su diseño compacto, el cojinete ocupa poco espacio a la vez que proporciona una vibración y desviación mínimas. La lubricación con grasa minimiza la posibilidad de fugas de aceite y se necesita poco esfuerzo de mantenimiento adicional. El rotor es fácilmente ajustable. Los usuarios pueden instalar varios rotores que funcionen en serie.

Conjunto de cojinetes de división axial horizontal

Lubricado con aceite, el conjunto de cojinetes de división axial presenta un eje de gran diámetro y un voladizo corto. Ofrece una alta rigidez y es poco probable que se deforme o vibre incluso cuando se encuentran sólidos altamente abrasivos. El cojinete está montado directamente dentro del soporte del cojinete, que se puede dividir en 2 mitades a lo largo de su línea central. Este método de montaje permite la facilidad de desmontaje, inspección y ajuste del cojinete. El agua

el sistema de refrigeración enfría eficazmente el cojinete caliente, lo que mejora en gran medida su vida útil.

Conjunto de cojinetes lubricados con aceite tipo cartucho

El diseño espacioso del cartucho permite la instalación de un eje giratorio de gran diámetro. Construido especialmente para manejar tareas pesadas, el cojinete de tamaño métrico se lubrica con aceite fino. Los usuarios pueden instalar varios cojinetes que funcionen en serie. El diseño compacto y la alta fiabilidad son 2 de los principales beneficios de este cojinete para sus usuarios finales.

Tobee^®Bomba de lodo de relaves 18x16TU-AH Dibujo dimensional:
