Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 20" x 18" | Capacidad:: | 2520 a 5400 m3/h |
|---|---|---|---|
| Cabeza:: | 13-57m | Velocidad:: | 200-400rpm |
| NPSHr:: | 5-10m | Eff.:: | 85% |
| Power:: | Max.1200kw | Handling solids:: | 140mm |
| Materials:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 etc | Seal Type:: | Expeller Seal, Packing Seal, Mechanical Seal, Double Mechanical |
| Shaft Position From The Horizontal:: | Mill Discharge Pump | Warranty:: | One Year |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el |

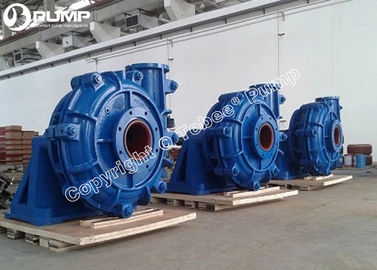

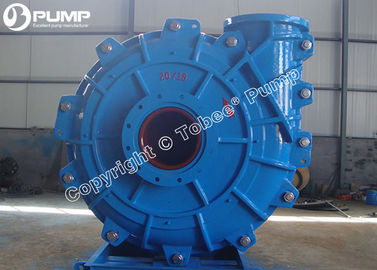

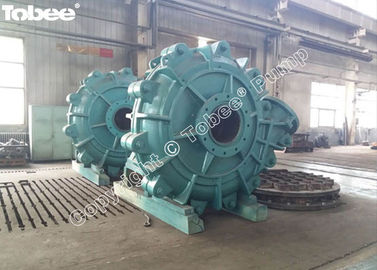

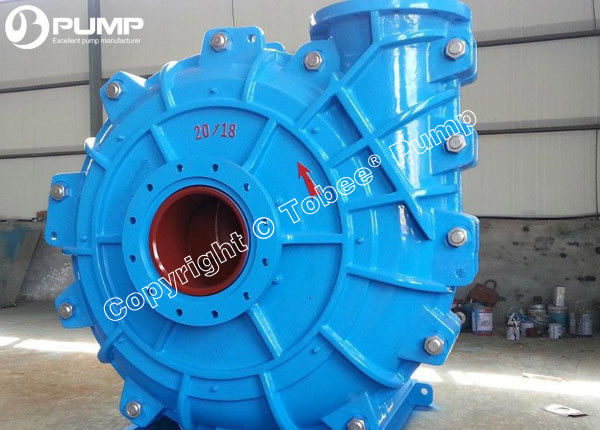

Tobee®Bomba de descarga de molino 20x18TU-AH tiene un 100% de intercambiabilidad con la bomba AH 20x18TU-AH, que está diseñada para aplicaciones de servicio pesado como minería y procesamiento de minerales, transferencia de lodos, alimentación de ciclones, descarga de molinos, arena y grava, bombas de refuerzo, así como otras aplicaciones especiales. Las bombas de lodos 20x18 están diseñadas para aplicaciones de servicio ultra pesado como descarga de molinos, plantas de procesamiento y relaves, tuberías de alta presión, así como otras aplicaciones especiales.
Especificaciones:
Tamaño: 20" x 18"
Capacidad: 2520-5400m3/h
Altura: 13-57m
Velocidad: 200-400rpm
NPSHr: 5-10m
Rendimiento: 85%
Potencia: Máx. 1200kw
Manipulación de sólidos: 140mm
Disposición del sello: Sello de empaquetadura, Sello expulsor, Sello mecánico
Características del producto:
1. La construcción de servicio pesado con diseño de perno pasante proporciona facilidad de mantenimiento y un tiempo de inactividad mínimo.
2. La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y una larga vida útil.
3. Impulsores de gran diámetro, de giro lento y alta eficiencia diseñados para lograr la máxima vida útil y bajos costos operativos.
4. Amplios pasajes internos abiertos diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costos operativos.
5. Los revestimientos atornillados de elastómero o aleación gruesos proporcionan una resistencia superior a la corrosión, además de ofrecer facilidad de cambio de revestimiento e intercambiabilidad para reducir los costos generales de mantenimiento y maximizar la vida útil.
6. El voladizo mínimo del eje/impulsor reduce la deflexión del eje y aumenta la vida útil del empaque.
7. El conjunto de cojinetes tipo cartucho permite el mantenimiento en un entorno limpio sin necesidad de retirar la bomba, lo que se traduce en un funcionamiento fiable y una mayor vida útil de los cojinetes.
8. Las opciones de conjunto de cojinetes con lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9. El sello del eje de funcionamiento en seco opcional reduce o elimina los requisitos de agua de lavado.
10. El expulsor eficaz prolonga la vida útil del empaque al tiempo que reduce o elimina el requisito de agua de lavado.
11. Ahora con la combinación de buje de garganta e impulsor diseñada para mejorar la eficiencia y el rendimiento del desgaste.
12. Intercambiabilidad de las disposiciones de los sellos: se pueden instalar sellos de descarga total, de bajo flujo, centrífugos o mecánicos en cualquier bomba de tamaño.
Tobee®Bomba de descarga de molino 20x18TU-AH Parámetros de rendimiento:
| Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor Número de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Rendimiento η (%) |
NPSH (m) |
|||
| 20/18TU-AH | 1200 | Metal | Metal | 2520~5400 | 13~57 | 200~400 | 85 | 5~10 | 5 |
Tobee®Bomba de descarga de molino 20x18TU-AHDiseño estructural:
Tobee®Bomba de descarga de molino 20x18TU-AH Aplicaciones in situ:
1) Mina: Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves.
2) Metalurgia: Transporte de varios lodos para la fabricación de aluminio o acero.
3) Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino.
4) Electricidad: Eliminar cenizas de plantas de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas.
5) Materiales de construcción: Transporte de varios lodos de arena y barro (como lodo de cemento).
6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfáticos o potásicos.
7) Conservación del agua: Lago, dragado de ríos, sedimentos, arena, línea de succión de arcilla de alta plasticidad para el transporte.
Tobee®Tipos de instalación de la bomba de descarga de molino 20x18TU-AH :
Tipo DC: El eje de salida de un motor está conectado directamente al eje de entrada de una bomba a través de un acoplador de bomba. Este tipo de conexión es adecuado para aplicaciones donde la velocidad de la bomba de lodos es la misma que la del motor.
Tipo CV: La bomba es impulsada por una correa conectada al cigüeñal del motor. Esta forma de conexión permite ahorrar espacio, facilitar la instalación y ajustar rápidamente la velocidad de bombeo. El motor está fijado al bastidor de soporte del motor que se encuentra en el soporte del cojinete por encima de la bomba de lodos.
Tipo ZV: Otro tipo de transmisión por correa que permite un fácil ajuste de la velocidad de bombeo. El motor está fijado directamente al soporte del cojinete. Esta forma de instalación es adecuada para motores con mayor potencia de la que es posible con el tipo de instalación CV. Debido a la instalación del motor en el soporte del cojinete, este método ayuda a ahorrar espacio de instalación.
Tipo CR: Este tipo de transmisión por correa facilita el ajuste de la velocidad de bombeo. La instalación permite que tanto el motor como la bomba de lodos se fijen al suelo. El motor está instalado al lado de la bomba. Este método de instalación es adecuado para motores de gran potencia.
Tobee®Dibujo dimensional de la bomba de descarga de molino 20x18TU-AH :
