Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 16" x 14" | Capacity:: | 1368-3060m3/h |
|---|---|---|---|
| Head:: | 11-63m | Velocidad:: | 250-550 rpm |
| NPSHr:: | 4-10m | Efic.:: | El 79% |
| La potencia:: | Máx. 1200 kW | Manipulación de sólidos:: | 135 mm |
| Materials:: | R08, R26, R55, S02, S12, S21, S31, S42 etc | Seal Type:: | Expeller Seal, Packing Seal, Mechanical Seal, Double Mechanical |
| Shaft Position From The Horizontal:: | End-Suction Slurry Pump | Warranty:: | One Year |
| Application:: | mining,metallurgy, power plants, sewage water treatment, dredging,as well as petroleum industry. | Model: | 16/14TU-AHR Slurry Pump |
| Type: | Rubber Lined Slurry Pump |

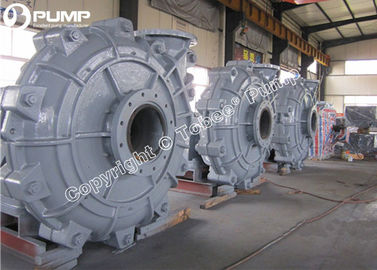

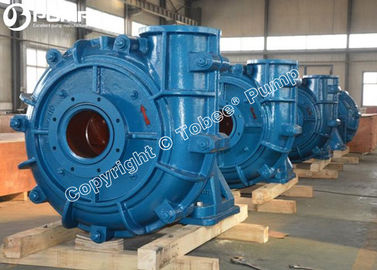

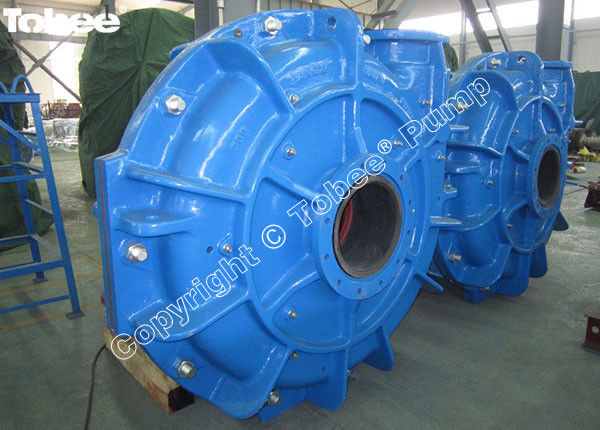

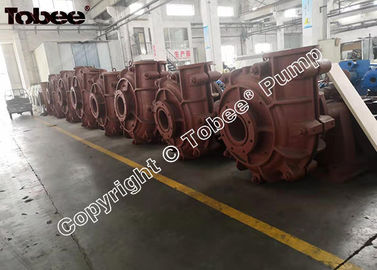

- ¿ Qué pasa?®16/14TU-AHR Bomba de lodo de aspiración de extremo revestida de caucho proporcionar un reemplazo ideal para muchos OEMbombas de fumigaciónse utiliza en plantas de procesamiento de minerales, tales como descargas de molino, alimentación para ciclones, transferencia de estiércol, deshidratación, tubería, planta de energía, proceso químico, proceso de arena y grava,y cualquier otra aplicación industrial que necesite transportar abrasivo de uso pesado y medio de corrosiónCon grandes diámetros de eje, montajes de rodamientos de trabajo pesado y una robusta capacidad de bombeo de estiércol,16/14 bombas de estiércolEl objetivo de este programa es proporcionar una alternativa rentable e ideal a los plazos de entrega más largos y a las dificultades asociadas con el trabajo con grandes multinacionales.
Especificación:
Tamaño: 16 "x 14"
Capacidad: 1368-3060 m3/h
Cabeza: entre 11 y 63 m
Velocidad: 250-550 rpm
NPSHr: 4 a 10 metros
Efecto: 79%
Potencia máxima: 1200 kW
Para el manejo de materiales sólidos: 135 mm
Materiales: R08, R26, R55, S02, S12, S21, S31, S42 y demás
Características del producto:
1La construcción de servicio pesado con diseño de perno a través proporciona facilidad de mantenimiento y tiempo de inactividad mínimo.
2La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y larga vida útil.
3Diámetro grande, giro lento, impulsores de alta eficiencia diseñados para lograr la máxima vida útil y bajos costes de operación.
4Los pasajes internos grandes y abiertos están diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costes de operación.
5Los estofados de elastómeros o de aleación proporcionan una resistencia superior a la corrosión, además de ofrecer una facilidad de cambio de revestimiento e intercambiabilidad para reducir los costos generales de mantenimiento y maximizar la vida útil del desgaste.
6El deslizamiento mínimo del eje/impel reduce la desviación del eje y aumenta la vida útil del embalaje.
7El conjunto de rodamientos de tipo cartucho permite el mantenimiento en un entorno limpio sin quitar la bomba, lo que resulta en un funcionamiento confiable y una vida útil prolongada del rodamiento.
8Las opciones de montaje de rodamientos de lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9El sello del eje de corriente en seco opcional reduce o elimina los requisitos de agua de lavado.
10Un expulsor eficaz prolonga la vida útil del embalaje al tiempo que reduce o elimina la necesidad de agua para el lavado.
11Ahora con la combinación de garganta y el impulsor diseñado para mejorar la eficiencia y mejorar el rendimiento del desgaste.
12- Intercambiabilidad de los sistemas de sellado: se pueden instalar en cualquier bomba de tamaño sellos de descarga completa, de bajo caudal, centrífugos o mecánicos.
Pumpas de lodo de aspiración de extremo con revestimiento de caucho Tobee® 16/14TU-AHR Parámetros de rendimiento:
| Modelo |
Max. potencia (kW) |
El material |
Rendimiento del agua limpia |
Las demás máquinas Vane No. |
|||||
| Envasado | Las demás máquinas |
Capacidad Q (m3/h) |
Capítulo H (m) |
Velocidad (rpm) |
Efecto (%) |
NPSH (m) |
|||
| 16/14ST-AHR, en el que se establece que: | 560 | El caucho | El caucho | 1368 a 3060 | 11 a 63 años | 250 a 550 | 79 | 4 a 10 | 5 |
Pumpas de lodo de aspiración de extremo con revestimiento de caucho Tobee® 16/14TU-AHR Diseño estructural:
Pumpas de lodo de aspiración de extremo con revestimiento de caucho Tobee® 16/14TU-AHRAplicaciones en el lugar:
1) Minería:Bomba de materias primas de estiércol de mineral negro y no ferroso y transporte de todo tipo de concentrado y relaves.
2) Metalurgia:Transporte de diversos estiércolos para la fabricación de aluminio o acero.
3)Carbón: extracción de carbón, lavado y transporte de diversos depósitos de carbón grueso y fino.
4)Electricidad: Eliminación de cenizas de centrales eléctricas, cenizas de lavado, diversos depósitos de cenizas o transporte de estiércol de cenizas.
5)Materiales de construcción:Varios lodos de arena y barro (como lodos de cemento).
6) Químico: Fertilizante fosfático o fertilizante potásico fábrica de abrasivos diversos transporte de estiércol.
7)Conservación del agua:Lago, dragas fluviales, sedimentos, arena, arcilla de alta calidad.
Pumpas de lodo de aspiración de extremo con revestimiento de caucho Tobee® 16/14TU-AHR Dibujo dimensional:
