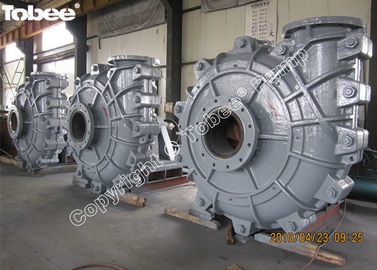

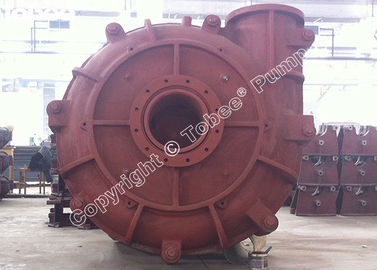

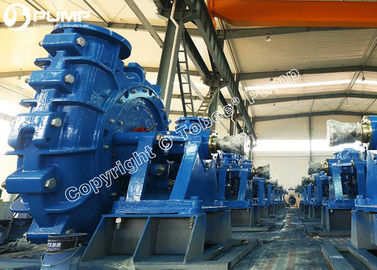

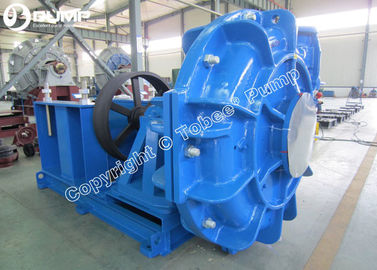

Se utilizará una bomba de lodo abrasivo de caucho Tobee® 18/16 TU AHR R55

Se utilizará una bomba de lodo abrasivo de caucho Tobee® 18/16 TU AHR R55 Es la gama más completa de bombas de estiércol centrífugas para uso en aplicaciones mineras, industriales y químicas.Las bombas de estiércol horizontales de 18x16fueron creados para aplicaciones de trabajo ultra pesado como descarga de molinos, tuberías, plantas de proceso y relaves, y otras aplicaciones especiales.

Especificación:

Tamaño: 18 "x 16"
Capacidad: 2160-5040 m3/h
Cabeza: entre 8 y 66 m
Velocidad: 200-500 rpm
NPSHr: 4,5 a 9 metros
Efecto: 80%
Potencia máxima: 1200 kW
Para el manejo de materiales sólidos: 135 mm
Materiales: R08, R26, R55, S02, S12, S21, S31, S42 y demás

Características del producto:

1La construcción de servicio pesado con diseño de perno a través proporciona facilidad de mantenimiento y tiempo de inactividad mínimo.
2La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y larga vida útil.
3Diámetro grande, giro lento, impulsores de alta eficiencia diseñados para lograr la máxima vida útil y bajos costes de operación.
4Los pasajes internos grandes y abiertos están diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costes de operación.
5Los estofados de elastómeros o de aleación proporcionan una resistencia superior a la corrosión, además de ofrecer una facilidad de cambio de revestimiento e intercambiabilidad para reducir los costos generales de mantenimiento y maximizar la vida útil del desgaste.
6El deslizamiento mínimo del eje/impel reduce la desviación del eje y aumenta la vida útil del embalaje.
7El conjunto de rodamientos de tipo cartucho permite el mantenimiento en un entorno limpio sin quitar la bomba, lo que resulta en un funcionamiento confiable y una vida útil prolongada del rodamiento.
8Las opciones de montaje de rodamientos de lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9El sello del eje de corriente en seco opcional reduce o elimina los requisitos de agua de lavado.
10Un expulsor eficaz prolonga la vida útil del embalaje al tiempo que reduce o elimina la necesidad de agua para el lavado.
11Ahora con la combinación de garganta y el impulsor diseñado para mejorar la eficiencia y mejorar el rendimiento del desgaste.
12- Intercambiabilidad de los sistemas de sellado: se pueden instalar en cualquier bomba de tamaño sellos de descarga completa, de bajo caudal, centrífugos o mecánicos.

Se utilizará una bomba de lodo abrasivo de caucho de tipo AHR R55 Parámetros de rendimiento:

Se utilizará una bomba de lodo abrasivo de caucho de tipo AHR R55Diseño estructural:

Se utilizará una bomba de lodo abrasivo de caucho de tipo AHR R55Aplicaciones en el lugar:

1) Minería:Bomba de materias primas de estiércol de mineral negro y no ferroso y transporte de todo tipo de concentrado y relaves.

2) Metalurgia:Transporte de diversos estiércolos para la fabricación de aluminio o acero.

3)Carbón: extracción de carbón, lavado y transporte de diversos depósitos de carbón grueso y fino.

4)Electricidad: Eliminación de cenizas de centrales eléctricas, cenizas de lavado, diversos depósitos de cenizas o transporte de estiércol de cenizas.

5)Materiales de construcción:Varios lodos de arena y barro (como lodos de cemento).

6) Químico: Fertilizante fosfático o fertilizante potásico fábrica de abrasivos diversos transporte de estiércol.

7)Conservación del agua:Lago, dragas fluviales, sedimentos, arena, arcilla de alta calidad.

Concepto del módulo de accionamiento de la bomba de lodo para abrasivo de caucho Tobee® 18/16 TU AHR R55

El conjunto de rodamientos lubricados con grasa

El conjunto de rodamientos lubricados con grasa alberga un eje de gran diámetro en su cartucho de rodamiento único diseñado especialmente para tareas pesadas.el rodamiento ocupa poco espacio y proporciona vibraciones y desviaciones mínimas. La lubricación con grasa minimiza la posibilidad de fugas de aceite y se necesita poco esfuerzo de mantenimiento adicional. El rotor es fácilmente ajustable. Los usuarios pueden instalar varios rotores que funcionan en serie.

Conjunto de rodamientos horizontales de separación axial

Lubricado con aceite, el conjunto de rodamientos de división axial cuenta con un eje de gran diámetro y un voladizo corto.y es poco probable que se deforme o vibre incluso cuando se encuentran sólidos altamente abrasivosEl rodamiento se monta directamente dentro del soporte del rodamiento que puede dividirse en 2 mitades a lo largo de su línea central.inspección y ajuste del rodamientoAgua.

El sistema de refrigeración enfría eficazmente el rodamiento caliente, mejorando en gran medida su vida útil.

Conjunto de rodamientos lubricados con aceite de tipo cartucho

El diseño espacioso del cartucho permite la instalación de un eje giratorio de gran diámetro.Los usuarios pueden instalar varios rodamientos que funcionan en serieEl diseño compacto y la alta fiabilidad son dos de los principales beneficios de este rodamiento para sus usuarios finales.

Se utilizará una bomba de lodo abrasivo de caucho de tipo AHR R55 Dibujo dimensional:
