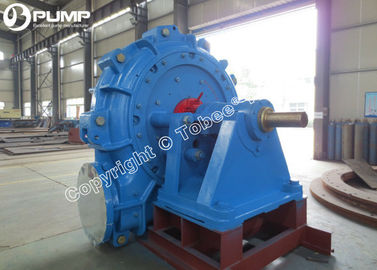

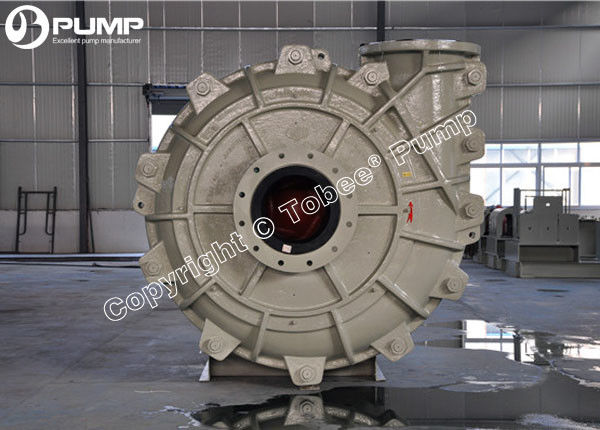

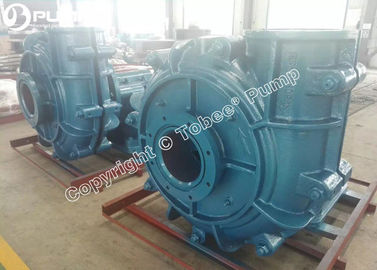

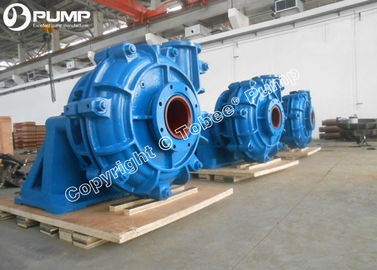

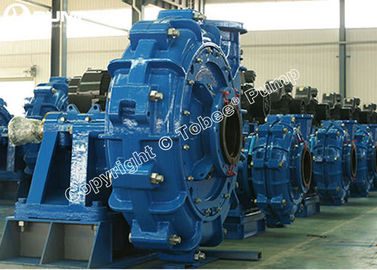

Tobee® Bomba de lodo industrial de carcasa dividida TU AHR de material de goma 20x18

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida tiene un 100% de intercambiabilidad con bomba AH 20x18TU-AH, que está diseñada para aplicaciones de servicio pesado como minería y procesamiento de minerales, transferencia de lodos, alimentación de ciclones, descarga de molinos, arena y grava, bombas de refuerzo, así como otras aplicaciones especiales. Las bombas de lodo 20x18 están diseñadas para aplicaciones de servicio ultra pesado como descarga de molinos, plantas de procesamiento y relaves, tuberías de alta presión, así como otras aplicaciones especiales. El revestimiento moldeado se puede especificar en una variedad de cauchos naturales y sintéticos. El caucho natural es estándar. Los revestimientos ofrecen una dureza Shore-A de 30-40 con una resistencia a la tracción mínima de 2,700 psi (18n/mm2).

Especificación:

Tamaño: 20" x 18"
Capacidad: 2520-5400m3/h
Altura: 13-57m
Velocidad: 200-400rpm
NPSHr: 5-10m
Eficiencia: 85%
Potencia: Máx. 1200kw
Manejo de sólidos: 140mm
Materiales: R08, R26, R55, S02, S12, S21, S31, S42, etc.

Características del producto:

1. La construcción de servicio pesado con diseño de perno pasante proporciona facilidad de mantenimiento y tiempo de inactividad mínimo.
2. La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y larga vida útil.
3. Impulsores de gran diámetro, de giro lento y alta eficiencia diseñados para lograr la máxima vida útil y bajos costos operativos.
4. Pasajes internos grandes y abiertos diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costos operativos.
5. Los revestimientos atornillados de elastómero o aleación gruesos proporcionan una resistencia superior a la corrosión, además de ofrecer facilidad de cambio de revestimiento e intercambiabilidad para reducir los costos generales de mantenimiento y maximizar la vida útil.
6. El voladizo mínimo del eje/impulsor reduce la deflexión del eje y aumenta la vida útil del empaque.
7. El conjunto de cojinetes estilo cartucho permite el mantenimiento en un entorno limpio sin quitar la bomba, lo que resulta en un funcionamiento confiable y una vida útil prolongada de los cojinetes.
8. Las opciones de conjunto de cojinetes de lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9. El sello del eje de funcionamiento en seco opcional reduce o elimina los requisitos de agua de enjuague.
10. El expulsor efectivo prolonga la vida útil del empaque al tiempo que reduce o elimina el requisito de agua de enjuague.
11. Ahora con la combinación de manguito de garganta e impulsor diseñada para mejorar la eficiencia y mejorar el rendimiento del desgaste.
12. Intercambiabilidad de los arreglos de sellado: se pueden instalar sellos de descarga completa, bajo flujo, centrífugos o mecánicos en cualquier bomba de tamaño.

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida Parámetros de rendimiento:

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida Diseño estructural:

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida Aplicaciones en el sitio:

1) Mina: Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves.

2) Metalurgia: Transporte de varios lodos para la fabricación de aluminio o acero.

3) Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino.

4) Electricidad: Eliminar cenizas de plantas de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas.

5) Materiales de construcción: Transporte de varios lodos de arena y barro (como lodo de cemento).

6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfáticos o potásicos.

7) Conservación del agua: Dragado de lagos y ríos, sedimentos, arena, línea de succión de arcilla de alta plasticidad para el transporte.

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida Tipos de instalación:

Tipo DC: El eje de salida de un motor está conectado directamente al eje de entrada de una bomba a través de un acoplador de bomba. Este tipo de conexión es adecuado para aplicaciones donde la velocidad de la bomba de lodo es la misma que la del motor.

Tipo CV: La bomba es impulsada por una correa conectada al cigüeñal del motor. Esta forma de conexión permite ahorrar espacio, facilitar la instalación y ajustar rápidamente la velocidad de bombeo. El motor está fijado al marco de soporte del motor que se encuentra en el soporte del cojinete sobre la bomba de lodo.

Tipo ZV: Otro tipo de transmisión por correa que permite un fácil ajuste de la velocidad de bombeo. El motor está fijado directamente al soporte del cojinete. Esta forma de instalación es adecuada para motores con mayor potencia de la que es posible con el tipo de instalación CV. Debido a la instalación del motor en el soporte del cojinete, este método ayuda a ahorrar espacio de instalación.

Tipo CR: Este tipo de transmisión por correa facilita el ajuste de la velocidad de bombeo. La instalación permite que tanto el motor como la bomba de lodo se fijen al suelo. El motor está instalado al lado de la bomba. Este método de instalación es adecuado para motores de gran potencia

Tobee^® Bomba de lodo industrial de material de goma AHR de 20x18 TU con carcasa dividida Dibujo dimensional:
