Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 12" x 10" | Capacidad:: | 936-1980 m3/h |
|---|---|---|---|
| Cabeza:: | Entre 7 y 68 m | Velocidad:: | 300-800rpm |
| NPSHr:: | 2.5-7.5m | Efic.:: | 82% |
| La potencia:: | Max.260kw | Manipulación de sólidos:: | 86 mm |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | AH bomba de la mezcla | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Modelo: | 12/10 G-AH bomba de lodo de una sola etapa |
| Tipo: | Bomba centrífuga de lodo GAH 12/10 | Específico: | 12/10 G AH Bomba de lodo horizontal |

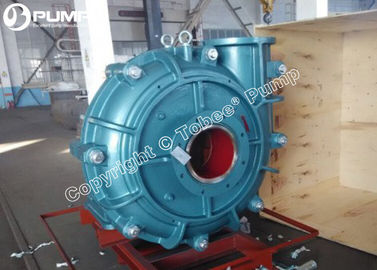

Tobee® 12/10 G-AH Bomba de lodo centrífuga horizontal de una etapa está especialmente diseñada para transportar lodos altamente agresivos, viscosos y abrasivos o partículas de gran tamaño en aplicaciones de construcción, minería, química e industriales.12/10 G-AHPiezas de la bomba de lodoel material se puede hacer porTobee Pump en alto cromo, caucho, poliuretano, cerámica y otros para que coincida con las condiciones de trabajo.
Especificación:
Tamaño: 12" x 10"
Capacidad: 936-1980m3/h
Altura: 7-68m
Velocidad: 300-800rpm
NPSHr: 2.5-7.5m
Eficiencia: 82%
Potencia: Máx. 600kw
Manejo de sólidos: 86mm
Disposición del sello: Sello de empaquetadura, Sello expulsor, Sello mecánico
Materiales: A05, A07, A33, A49, A51, A61, R08, R2
Características del producto:
1. La construcción de alta resistencia con diseño de perno pasante proporciona facilidad de mantenimiento y un tiempo de inactividad mínimo.
2. La carcasa totalmente revestida de hierro dúctil proporciona durabilidad, resistencia, seguridad y una larga vida útil.
3. Impulsores de gran diámetro, de giro lento y alta eficiencia diseñados para lograr la máxima vida útil y bajos costos operativos.
4. Amplios pasajes internos abiertos diseñados para reducir las velocidades internas, maximizar la vida útil y reducir los costos operativos.
5. Los revestimientos atornillados de elastómero o aleación gruesos proporcionan una resistencia superior a la corrosión, además de ofrecer facilidad de cambio e intercambiabilidad de los revestimientos para reducir los costos generales de mantenimiento y maximizar la vida útil.
6. El voladizo mínimo del eje/impulsor reduce la deflexión del eje y aumenta la vida útil del empaque.
7. El conjunto de cojinetes tipo cartucho permite el mantenimiento en un entorno limpio sin necesidad de retirar la bomba, lo que se traduce en un funcionamiento fiable y una mayor vida útil de los cojinetes.
8. Las opciones de conjunto de cojinetes de lubricación con grasa o aceite ofrecen facilidad de mantenimiento y reducción del tiempo de inactividad.
9. El sello del eje de funcionamiento en seco opcional reduce o elimina los requisitos de agua de enjuague.
10. El expulsor eficaz prolonga la vida útil del empaque al tiempo que reduce o elimina el requisito de agua de enjuague.
11. Ahora con la combinación de manguito de garganta e impulsor diseñada para mejorar la eficiencia y mejorar el rendimiento del desgaste.
12. Intercambiabilidad de las disposiciones de los sellos – se pueden instalar sellos de descarga completa, de bajo flujo, centrífugos o mecánicos en cualquier bomba de tamaño.
Tobee® 12/10 G-AH Bomba de lodo centrífuga horizontal de una etapa Parámetros de rendimiento:
| Modelo |
Potencia máx. (kw) |
Material |
Rendimiento de agua clara |
Impulsor Número de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
| 12/10G-AH | 600 | Metal | Metal | 936~1980 | 7~68 | 300~800 | 82 | 6 | 5 |
Tobee® 12/10 G-AH Bomba de lodo centrífuga horizontal de una etapa Diseño estructural:
Tobee® 12/10 G-AH Bomba de lodo centrífuga horizontal de una etapa Aplicaciones in situ:
Tobee® 12/10 G-AH Bomba de lodo centrífuga horizontal de una etapa Típico:
Minería y procesamiento de minerales
Las bajas velocidades de funcionamiento de la bomba de lodo de alta resistencia Tobee AH, junto con la amplia selección de aleaciones y elastómeros resistentes a la abrasión, proporcionan un rendimiento y una vida útil inigualables para todas las aplicaciones abrasivas de minería y procesamiento de minerales.
Proceso químico
La intercambiabilidad de los componentes de aleación y elastómero en la misma carcasa de la bomba, junto con una amplia gama de sellos mecánicos, hacen de la bomba de lodo de alta resistencia Tobee AH la opción más flexible para el entorno de la planta química.
Arena y grava
Diseñada para un desmontaje y montaje sencillos y fáciles, la bomba de lodo de alta resistencia Tobee AH minimiza el tiempo de inactividad, lo que la convierte en la opción ideal cuando no hay bombas de reserva instaladas disponibles.
Procesamiento de azúcar
La fiabilidad y la vida útil superiores de la bomba de lodo de alta resistencia Tobee AH son especificadas por muchos ingenieros de plantas azucareras de todo el mundo, donde el funcionamiento ininterrumpido de la bomba durante la campaña azucarera es un requisito fundamental.
Desulfuración de gases de combustión
La nueva generación de aleaciones resistentes a la abrasión y la corrosión especialmente formuladas, junto con la última tecnología de elastómeros, posiciona a Tobee Pumps firmemente como un proveedor importante de bombas para la industria de FGD.
Exploración de petróleo y gas
Durante varios años, hemos desarrollado el diseño probado de las gamas de bombas de lodo de alta resistencia Tobee AH para satisfacer las demandas específicas de las aplicaciones en alta mar. Ahora podemos ofrecer la solución superior más fiable al desgaste erosivo.
Aplicaciones industriales
Dondequiera que los sólidos abrasivos estén causando fallas prematuras de las bombas, la gama de bombas de lodo de alta resistencia Tobee AH tiene la combinación adecuada de rendimiento, vida útil y fiabilidad para ofrecer al cliente el menor costo de propiedad.
