Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 3 pulgadas | Capacidad:: | 86.4-198 m3/h |
|---|---|---|---|
| Cabeza:: | 9-52m | Velocidad:: | Se aplicarán las reglas siguientes: |
| NPSHr:: | los 4-6m | Efic.:: | El 71% |
| La potencia:: | Max.110w | Manipulación de sólidos:: | 28 mm |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | Bomba de alimentación para ciclones de clasificación centrífuga | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Modelo: | Bomba de lodo AH Slurry 4/3 DD |
| Tipo: | Bombas de lodo horizontales 4/3DD-AH | Tamaño: | 4/3 DDAH Bomba de lodo centrifugal |

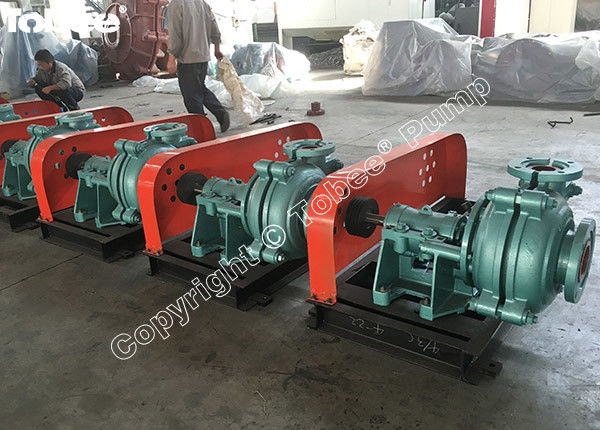

Tobee® 4x3 DD AH Bomba de alimentación de ciclón clasificador es un tipo de bomba centrífuga, bomba de lóbulos o bomba de manguera peristáltica en principio físico que aumenta la presión de la mezcla de líquido y partículas sólidas (también conocida como lodo), a través de la fuerza centrífuga (un impulsor giratorio) y convierte la energía eléctrica en energía potencial y cinética del lodo. Se utiliza ampliamente en la industria de la minería, energía eléctrica, metalurgia, carbón, protección ambiental, etc. para el transporte de lodo sólido abrasivo.
Especificación:
Tamaño: 4" x 3"
Capacidad: 86.4-198m3/h
Altura: 9-52m
Velocidad: 1000-2200rpm
NPSHr: 4-6m
Eficiencia: 71%
Potencia: Máx. 110kw
Manejo de sólidos: 28mm
Materiales: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38, etc.
Características del producto:
1. Impulsores: amplia variedad de opciones metalúrgicas y elastoméricas (metal y elastómero intercambiables) – paletas de bombeo en la parte trasera y delantera (en impulsores cerrados) reducen la recirculación dentro de la bomba y ayudan a prevenir la contaminación del sello – fundiciones opcionales de paletas rectas o semi-Francis (de 3 a 8 paletas en ciertos tamaños) ofrecen opciones hidráulicas más amplias en tamaños individuales.
2. Revestimientos: amplia variedad de opciones metálicas y elastoméricas (los revestimientos de metal y elastómero son intercambiables) para seleccionar con el fin de proporcionar la mayor vida útil posible.
3. Conjunto de rodamientos: la carcasa de rodamientos tipo cartucho permite la extracción de la bomba y el montaje en un entorno controlado, los diámetros de eje sobredimensionados y la reducción de la voladizo en el extremo húmedo contribuyen a una larga vida útil y fiabilidad en el campo.
4. Disposiciones de sellado: Expulsor (Sello centrífugo): no se requiere agua de sellado externa cuando corresponda. Prensaestopas: sellado de glándula enrasada con empaquetadura trenzada y un anillo de linterna. Sellos mecánicos: técnica de sellado avanzada sin fugas de sellado.
Tobee® 4x3 DD AH Bomba de alimentación de ciclón clasificador Parámetros de rendimiento:
|
Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor N.º de paletas |
|||||
|
Revestimiento |
Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
|
4/3 DD-AH |
110 |
Metal |
Metal |
86.4~198 |
9~52 |
1000~2200 |
71 |
4~6 |
5 |
Tobee® 4x3 DD AH Bomba de alimentación de ciclón clasificador Diseño estructural:
Aplicaciones in situ de la bomba de alimentación de ciclón clasificador Tobee® 4x3 DD AH:
Típico de la bomba de alimentación de ciclón clasificador Tobee® 4x3 DD AH:
Minería y procesamiento de minerales
Las bajas velocidades de funcionamiento de la Bomba de lodo de servicio pesado THde Tobee, junto con la amplia selección de aleaciones y elastómeros resistentes a la abrasión, proporcionan un rendimiento y una vida útil inigualables para todas las aplicaciones abrasivas de minería y procesamiento de minerales.
Proceso químico
La intercambiabilidad de los componentes de aleación y elastómero en la misma carcasa de la bomba, junto con una amplia gama de sellos mecánicos, hacen de la bomba de lodo de servicio pesado TH de Tobee la opción más flexible para el entorno de la planta química.
Arena y grava
Diseñada para un desmontaje y montaje sencillos y fáciles, la bomba de lodo de servicio pesado TH de Tobee minimiza el tiempo de inactividad, lo que la convierte en la opción ideal cuando no se dispone de bombas de reserva instaladas.
Procesamiento de azúcar
La fiabilidad y la vida útil superiores de la bomba de lodo de servicio pesado TH de Tobee son especificadas por muchos ingenieros de plantas azucareras en todo el mundo, donde el funcionamiento ininterrumpido de la bomba durante la campaña azucarera es un requisito fundamental.
Desulfuración de gases de combustión
La nueva generación de aleaciones especialmente formuladas resistentes a la abrasión y la corrosión, junto con la tecnología de elastómeros más reciente, posiciona a las bombas Tobee firmemente como un proveedor importante de bombas para la industria de FGD.
Exploración de petróleo y gas
Durante varios años, hemos desarrollado el diseño probado de las gamas de bombas de lodo de servicio pesado TH de Tobee para satisfacer las demandas específicas de las aplicaciones en alta mar. Ahora podemos ofrecer la solución superior más fiable para el desgaste erosivo.
Aplicaciones industriales
Siempre que los sólidos abrasivos estén causando fallos prematuros de las bombas, la gama de bombas de lodo de servicio pesado TH de Tobee tiene la combinación adecuada de rendimiento, vida útil y fiabilidad para ofrecer al cliente el menor coste de propiedad.
