Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 6" x 4" | Capacidad:: | 162-360 m3/h |
|---|---|---|---|
| Cabeza:: | el 12-56m | Velocidad:: | 800-1550rpm |
| NPSHr:: | 5-8M | Efic.:: | El 65% |
| La potencia:: | Max225kw | Manipulación de sólidos:: | 44m m |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | AH bomba de la mezcla | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Modelo: | 6/4 Bomba de estiércol EE-AH |
| Tipo: | Bomba de lodo 6/4 EEAH | Especificación: | 4 pulgadas de bombas de lodo |

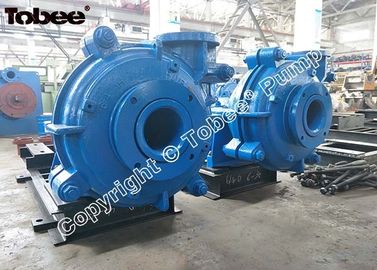

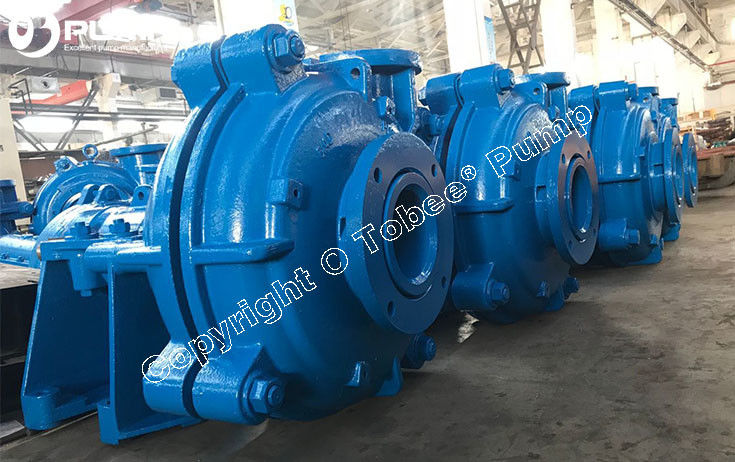

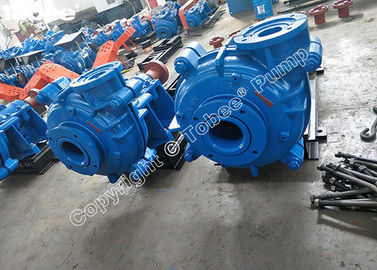

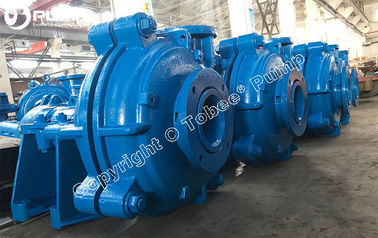

T.Obsee® 6/4EE-AH Centrifugadoras de transferencia de slurry están diseñados para aplicaciones de uso muy pesado, como descargas de molinos, plantas de procesamiento y relaves, tuberías de alta presión, así como otras aplicaciones especiales.El material del revestimiento y el impulsor adopta metal o caucho resistente al desgaste, la rama de descarga se puede colocar en 8 posiciones diferentes a intervalos de 45 grados,las bombas pueden instalarse en un diseño de varias etapas, puede ser accionado por cinturón o acoplamiento directo.6x4EE-AHLa bomba de estiércol se utiliza ampliamente en la minería/minería del carbón, el fracking hidráulico, el procesamiento de minerales, la producción de acero, el barro de perforación, el transporte de estiércol, la arena y la grava, el estiércol de cal o las cenizas volantes.
Especificación:
Tamaño: 6 "x 4"
Capacidad: 162-360 m3/h
Cabeza: entre 12 y 56 m
Velocidad: 800-1550 rpm
NPSHr: 5-8m
Efecto: 65%
Potencia máxima: 225 kW
Para el manejo de materiales sólidos: 44 mm
Materiales: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38 y demás
Características del producto:
1. ensamblaje de rodamientos - Un eje de gran diámetro con sobresaliente corto minimiza la desviación y contribuye a una larga vida útil del rodamiento.Sólo se requieren cuatro pernos a través para sostener el cartucho tipo de la carcasa en el marco.
2. revestimientos - materiales comunes revestimientos de metal duro son completamente intercambiables con el elastómero moldeado a presión. los anillos de sellado de elastómero de vuelta todas las juntas de revestimiento. revestimientos fácilmente reemplazables están atornillados, no pegados,a la carcasa para la fijación positiva y al este del mantenimiento.
3. Impeller - Material común de metal duro y moldeados elastómeros de los impulsos son completamente intercambiables.
4- Arbusto de garganta - El material común es el metal duro y las ruedas de elastómeros moldeados son completamente intercambiables.El desgaste se reduce y el mantenimiento se simplifica mediante el uso de caras de apareamiento cónicas para permitir una alineación precisa positiva durante el montaje y la simple eliminación.
5. carcasa de la bomba - las mitades de carcasa de hierro fundido o dúctil con costillas de refuerzo externo proporcionan capacidades de alta presión de funcionamiento y una medida adicional de seguridad.
6. marco de una sola pieza - Un marco de una sola pieza muy robusto acoge el rodamiento tipo cartucho y el conjunto del eje.Se dispone de un mecanismo de ajuste externo del impulsor debajo de la carcasa del rodamiento para un fácil ajuste de la distancia libre del impulsor.
Se utilizará una bomba de escoria de transferencia para la centrifugadora Tobee® 6/4EE-AH. Parámetros de rendimiento:
| Modelo |
Max. potencia (kW) |
El material |
Rendimiento del agua limpia |
Las demás máquinas Vane No. |
|||||
| Envasado | Las demás máquinas |
Capacidad Q (m3/h) |
Capítulo H (m) |
Velocidad (rpm) |
Efecto (%) |
NPSH (m) |
|||
| 6/4EE-AH | 225 | El metal | El metal | 162 ~ 360 | 12 ~ 56 | 800 ~ 1550 | 65 | 5 ~ 8 | 5 |
Se utilizará una bomba de escoria de transferencia para la centrifugadora Tobee® 6/4EE-AH. Diseño estructural:
Tobee® 6/4EE-AH Centrifugadora Effl. Bomba de escoria de transferencia Aplicaciones en el lugar:
| Trituradoras húmedas | Esparcimiento ácido | Concentrado de minerales | Arenas petrolíferas | El carbón | Papel y celulosa |
| Descarga del molino SAG | Arenas gruesas | Medios pesados | Arenas minerales | Flotación | FGD |
| Descarga del molino de bolas | Residuos gruesos | El dragado | Residuos finos | Las remolachas azucareras | Aguas residuales |
| Descarga del molino de barras | Matriz de fosfato | Fondo/ cenizas volantes, molienda de cal | Ácido fosfórico | Productos químicos de proceso | Óxido de aluminio |
Control de calidad y calidad
Un sistema de garantía de calidad fiable y completo garantiza la excelente calidad de nuestros productos.Departamento de superscripción, y estándares de la industria, implementamos una gestión de calidad integral durante todo el proceso de producción, de acuerdo con el procesamiento del archivo del proceso estrictamente,y una variedad de métodos de detección, etc..
Hemos cumplido con los requisitos de GB3216-89 nacional Clase B de precisión, monitoreo de datos de prueba por computadora de la aplicación de la estación de bombeo de prueba de agua.Sala de análisis metalográfico en nuestra fábrica, para probar las propiedades de los materiales en diferentes aspectos.
1Política de calidad
Abogados de la calidad es la vida de la empresa, diligente, la búsqueda de la excelencia
2Objetivos de calidad
tasa de productos cualificados 99%, tasa de aprobación de productos cualificados de fábrica: 100%
3Compromiso con la calidad
1) Continuaremos mejorando la conciencia de calidad, implementando como estándar el modelo de garantía de calidad GB/T19001-2000, cumpliendo con los requisitos técnicos estipulados en el contrato.No sólo somos la descarga para el proveedor anfitrión, pero también para la calidad de las piezas de repuesto, productos de asistencia externa, etc.
2) Prometemos el plazo de entrega estipulado en el contrato.
