Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 6" x 4" | Capacity:: | 162-360m3/h |
|---|---|---|---|
| Cabeza:: | el 12-56m | Velocidad:: | 800-1550rpm |
| NPSHr:: | 5-8M | Efic.:: | El 65% |
| La potencia:: | Max.120KW | Manipulación de sólidos:: | 44m m |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Shaft Position From The Horizontal:: | Solid Slurry Pump | Warranty:: | One Year |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Type: | Horizontal Open Impeller Slurry Pump |
| Modelo: | Pumpas de lodo con impulsor abierto de 8x6E-AH | Specification: | 6 inch Slurry Pumps |

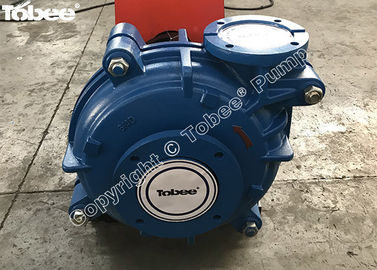

Tobee® Bomba de lodo tipo impulsor abierto 6/4 E AH utilizada en la minería de diamantes está diseñada para aplicaciones de servicio ultra pesado, como descarga de molinos, plantas de procesamiento y relaves, tuberías de alta presión, así como otras aplicaciones especiales. El material del revestimiento y el impulsor adopta metal o caucho resistente al desgaste, la rama de descarga se puede colocar en 8 posiciones diferentes a intervalos de 45 grados, las bombas se pueden instalar en un diseño de varias etapas, pueden ser impulsadas por correa o acoplamiento directo. La bomba de lodo 6x4E-AH se utiliza ampliamente en la minería/minería de carbón, la fracturación hidráulica, el procesamiento de minerales, la producción de acero, el lodo de perforación, el transporte de lodo, la arena y la grava, la lechada de cal o las cenizas volantes.
Especificación:
Tamaño: 6" x 4"
Capacidad: 162-360m3/h
Altura: 12-56m
Velocidad: 800-1550rpm
NPSHr: 5-8m
Eficiencia: 65%
Potencia: Máx. 120kw
Manejo de sólidos: 44 mm
Materiales: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38, etc.
Características del producto:
1. Conjunto de cojinetes: un eje de gran diámetro con voladizo corto minimiza la deflexión y contribuye a una larga vida útil del cojinete. Solo se requieren cuatro pernos pasantes para sujetar la carcasa tipo cartucho en el marco.
2. Revestimientos: los revestimientos de metal duro de material común son completamente intercambiables con elastómero moldeado a presión. Los anillos de sellado de elastómero respaldan todas las juntas del revestimiento. Los revestimientos fácilmente reemplazables están atornillados, no pegados, a la carcasa para una fijación positiva y facilidad de mantenimiento.
3. Impulsor: los impulsores de metal duro y elastómero moldeado de material común son completamente intercambiables. Los protectores delanteros y traseros tienen paletas de bombeo que reducen la recirculación y la contaminación del sello.
4. Casquillo de garganta: los impulsores de metal duro y elastómero moldeado de material común son completamente intercambiables. El desgaste se reduce y el mantenimiento se simplifica mediante el uso de caras de acoplamiento cónicas para permitir una alineación precisa y positiva durante el montaje y una fácil extracción.
5. Carcasa de la bomba: las mitades de la carcasa de hierro fundido o dúctil con nervaduras de refuerzo externas proporcionan capacidades de alta presión de funcionamiento y una medida adicional de seguridad.
6. Marco de una pieza: un marco de una pieza muy robusto acuna el cojinete tipo cartucho y el conjunto del eje. Se proporciona un mecanismo de ajuste del impulsor externo debajo de la carcasa del cojinete para facilitar el ajuste de la holgura del impulsor.
Tobee® Bomba de lodo tipo impulsor abierto 6/4 E AH utilizada en la minería de diamantes Parámetros de rendimiento:
| Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor N.º de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
| 6/4E-AH | 120 | Metal | Metal | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
Tobee® Bomba de lodo tipo impulsor abierto 6/4 E AH utilizada en la minería de diamantes Diseño estructural:
Tobee® Aplicaciones in situ de la bomba de lodo tipo impulsor abierto 6/4 E AH utilizada en la minería de diamantes:
| Trituradoras húmedas | Lodo de ácido Ni | Concentrado de minerales | Arenas petrolíferas | Carbón | Pulpa y papel |
| Descarga de molino SAG | Arena gruesa | Medios pesados | Arenas minerales | Flotación | FGD |
| Descarga de molino de bolas | Relaves gruesos | Dragado | Relaves finos | Remolacha azucarera | Aguas residuales |
| Descarga de molino de varillas | Matriz de fosfato | Cenizas de fondo/volantes, molienda de cal | Ácido fosfórico | Producto químico de proceso | Óxido de aluminio |
QA&QC
Un sistema de garantía de calidad confiable y completo garantiza la excelente calidad de nuestros productos. Hemos obtenido la certificación “Estándar Internacional”, fabricada de acuerdo con GB, Departamento de superíndice y estándares de la industria, implementamos una gestión de calidad integral durante todo el proceso de producción, de acuerdo con el procesamiento del archivo del proceso estrictamente, y una variedad de métodos de detección, etc.
Hemos cumplido con los requisitos de precisión de la Clase B nacional GB3216-89, monitoreo de datos de prueba por computadora de la aplicación de la estación de bombeo de prueba de agua. Hay un laboratorio de fisicoquímica, una sala de análisis metalográfico en nuestra fábrica, para probar las propiedades de los materiales en diferentes aspectos.
1. Política de calidad
Aboga por que la calidad sea la vida de la empresa, asidua, la búsqueda de la excelencia
2. Objetivos de calidad
tasa de productos calificados 99%, tasa de aprobación de fábrica: 100%
3. Compromiso de calidad
1) Continuaremos mejorando la conciencia de la calidad, implementando como estándar del modelo de garantía de calidad GB/T19001-2000, cumpliendo con los requisitos técnicos estipulados en el contrato. No solo descargamos para el host del proveedor, sino también para la calidad de las piezas de repuesto, los productos de asistencia externa, etc.
2) Prometemos el tiempo de entrega estipulado en el contrato.
