Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 3 pulgadas | Capacidad:: | 86.4-198 m3/h |
|---|---|---|---|
| Cabeza:: | 9-52m | Velocidad:: | Se aplicarán las reglas siguientes: |
| NPSHr:: | los 4-6m | Efic.:: | El 71% |
| La potencia:: | Max.30kw | Manipulación de sólidos:: | 28 mm |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | Bomba de lodo de arena sílica | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Especificación: | Bomba de lodo para ingenio azucarero de 3 pulgadas |
| Modelo: | 4/3 Bomba de lodo de azúcar de C-AH | Tipo: | 4/3 Bomba de lodo CAH Bomba de lodo AH 100% intercambiable |

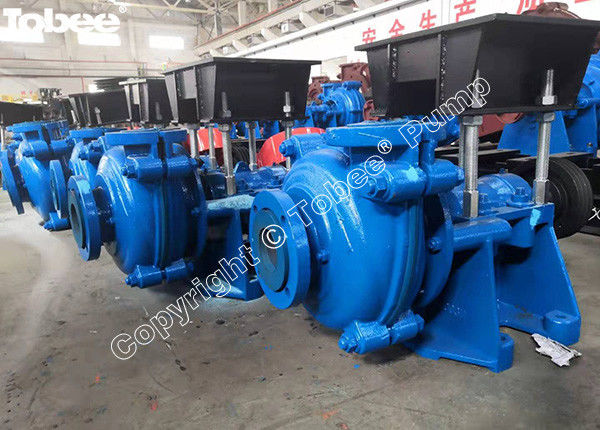

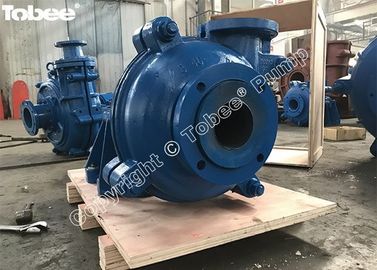

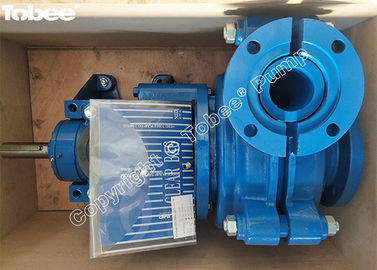

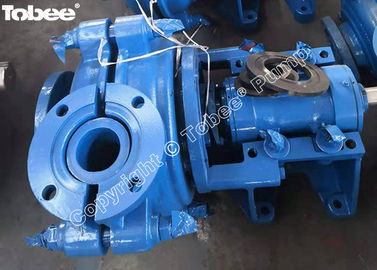

Tobee® 4/3 C-AH Spirals Feed Slurry Pumps son un tipo de bomba centrífuga, bomba de lóbulos o bomba peristáltica de manguera en principio físico que aumenta la presión de la mezcla de líquido y partículas sólidas (también conocida como lodo), a través de la fuerza centrífuga (un impulsor giratorio) y convierte la energía eléctrica en energía potencial y cinética del lodo. Se utiliza ampliamente en la industria de la minería, energía eléctrica, metalurgia, carbón, protección ambiental, etc. para el transporte de lodos sólidos abrasivos.
Especificación:
Tamaño: 4" x 3"
Capacidad: 86.4-198m3/h
Altura: 9-52m
Velocidad: 1000-2200rpm
NPSHr: 4-6m
Eficiencia: 71%
Potencia: Máx. 30kw
Manejo de sólidos: 28mm
Materiales: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38, etc.
Características del producto:
1. Las placas del marco de la bomba de lodo 4x3 C AH tienen revestimientos metálicos reemplazables resistentes al desgaste, los impulsores y los revestimientos de voluta están hechos de metal resistente al desgaste (como A05, A49 y otros metales de alto cromo).
2. El bomba de lodo 4x3 C AH el conjunto de cojinetes utiliza una estructura cilíndrica, ajustando fácilmente el espacio entre el impulsor y el revestimiento frontal, que se puede quitar por completo cuando se repara. Lubricación con grasa.
3. El sello del eje de la bomba de lodo 4x3 C AH podría usar el sello de empaquetadura, el sello expulsor y el sello mecánico. Una bomba también puede usar el sello de empaquetadura con el sello expulsor juntos.
4. La salida de descarga se puede colocar a intervalos de 45 grados por solicitud y orientarse a cualquiera de las 8 posiciones para adaptarse a las instalaciones y aplicaciones.
5. La bomba de lodo 4x3 C AH se puede instalar en serie de etapas múltiples para cumplir con la entrega a larga distancia.
6. Los tipos de accionamiento de la bomba de lodo 4x3 C AH, como el accionamiento de acoplamiento directo (DC), el accionamiento por correa en V (CR, CV, ZV), etc.
Tobee® 4/3 C-AH Spirals Feed Slurry Pumps Parámetros de rendimiento:
| Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor Número de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
| 4/3 C-AH | 30 | Metal | Metal | 86.4~198 | 9~52 | 1000~2200 | 71 | 4~6 | 5 |
Tobee® 4/3 C-AH Spirals Feed Slurry Pumps Diseño estructural:
Tobee® 4/3 C-AH Spirals Feed Slurry Pumps Aplicaciones en el sitio:
Típico:
Minería y procesamiento de minerales
Las bajas velocidades de funcionamiento de la bomba de lodo de servicio pesado Tobee AH, junto con la amplia selección de aleaciones y elastómeros resistentes a la abrasión, brindan un rendimiento y una vida útil inigualables para todas las aplicaciones abrasivas de minería y procesamiento de minerales.
Proceso químico
La intercambiabilidad de los componentes de aleación y elastómero en la misma carcasa de la bomba, junto con una amplia gama de sellos mecánicos, hacen de la bomba de lodo de servicio pesado Tobee AH la opción más flexible para el entorno de la planta química.
Arena y grava
Diseñada para un desmontaje y montaje fáciles y sencillos, la bomba de lodo de servicio pesado Tobee AH minimiza el tiempo de inactividad, lo que la convierte en la opción ideal cuando no hay bombas de reserva instaladas disponibles.
Procesamiento de azúcar
La confiabilidad y la vida útil superiores de la bomba de lodo de servicio pesado Tobee AH son especificadas por muchos ingenieros de plantas de azúcar en todo el mundo, donde el funcionamiento ininterrumpido de la bomba durante la campaña de azúcar es un requisito fundamental.
Desulfuración de gases de combustión
La nueva generación de aleaciones resistentes a la abrasión y la corrosión especialmente formuladas, junto con la última tecnología de elastómeros, posiciona a las bombas Tobee firmemente como un proveedor importante de bombas para la industria de FGD.
Exploración de petróleo y gas
Durante varios años, hemos desarrollado el diseño probado de las gamas de bombas de lodo de servicio pesado Tobee AH para satisfacer las demandas específicas de las aplicaciones en alta mar. Ahora podemos ofrecer la solución superior más confiable al desgaste erosivo.
Aplicaciones industriales
Siempre que los sólidos abrasivos estén causando fallas prematuras de las bombas, la gama de bombas de lodo de servicio pesado Tobee AH tiene la combinación correcta de rendimiento, vida útil y confiabilidad para brindar al cliente el menor costo de propiedad.
