Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 3" x2” | Capacidad:: | 39.6-86.4 m3/h |
|---|---|---|---|
| Cabeza:: | 12-64m | Velocidad:: | El valor de la velocidad de rotación es el valor de la velocidad de rotación |
| NPSHr:: | los 4-6m | Efic.:: | El 55% |
| La potencia:: | Max.30kw | Manipulación de sólidos:: | 25 mm |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | Bomba centrífuga de sal con lodo | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Modelo: | Pumpas de lodo AH3x2C |
| Tipo: | Bombas de lodo de impulsor abierto | Especificación: | Pumpas de lodo CAH de 3x2 |

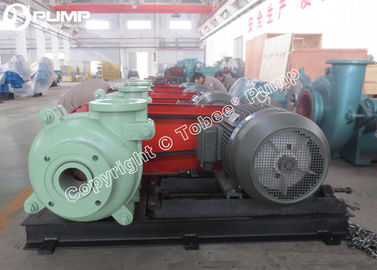

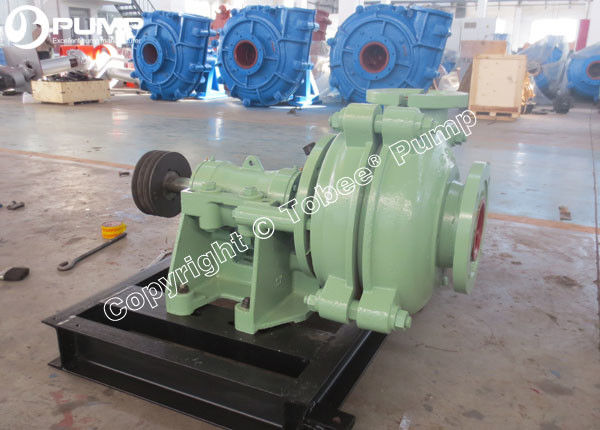

Tobee®Bomba de eliminación de lodos de relaves 3/2 C AH es una bomba sin obstrucciones diseñada para aplicaciones industriales de bombeo de sólidos altos. El material del revestimiento y el impulsor adopta metal o caucho resistente al desgaste, la rama de descarga se puede colocar en 8 posiciones diferentes a intervalos de 45 grados, las bombas se pueden instalar en un diseño de múltiples etapas, pueden ser impulsadas por correa o acoplamiento directo. Bomba de lodos 3x2C-AHse utiliza ampliamente en minería/minería de carbón, fracking hidráulico, procesamiento de minerales, producción de acero, lodo de perforación, transporte de lodos, arena y grava, lechada de cal o cenizas volantes.
Especificación:
Tamaño: 3" x 2"
Capacidad: 39.6-86.4m3/h
Altura: 12-64m
Velocidad: 1300-2700rpm
NPSHr: 4-6m
Eficiencia: 55%
Potencia: Máx. 30kw
Manejo de sólidos: 25mm
Disposición del sello: Sello de empaquetadura, sello expulsor, sello mecánico
Características del producto:
• Diseño de doble carcasa, amplio paso para sólidos.
• Conjunto de cojinetes y bastidor: Disponibles tanto tipos estándar como de alta capacidad.
• Un eje de gran diámetro con un voladizo corto minimiza la deflexión y la vibración. Los cojinetes de rodillos de alta resistencia están alojados en un cartucho de cojinetes extraíble.
• El cuerpo de la bomba se sujeta al bastidor con un mínimo de pernos. El ajuste del impulsor se proporciona en una posición conveniente debajo del conjunto de cojinetes.
• Material del impulsor y del revestimiento: aleación de alto cromo, caucho y poliuretano, etc.
• Impulsor de alta eficiencia disponible: hasta 86.5% para cierto tipo.
• Material de las piezas húmedas intercambiables: Metal de aleación de alto cromo: PH: 5-12, caucho natural: PH: 4-12.
• Sello del eje: Sello de empaquetadura, sello centrífugo, sello mecánico.
• Rama de descarga: 8 posiciones en cada 45°.
• Tipo de accionamiento: Correa trapezoidal, acoplamiento flexible, caja de cambios, acoplador hidráulico.
Tobee®Parámetros de rendimiento de la bomba de eliminación de lodos de relaves 3/2 C AH:
| Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor Número de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
| 3/2C-AH | 30 | Metal | Metal | 39.6~86.4 | 12~64 | 1300~2700 | 55 | 4~6 | 5 |
Tobee®Bomba de eliminación de lodos de relaves 3/2 C AH Diseño estructural:
Tobee®Aplicaciones in situ de la bomba de eliminación de lodos de relaves 3/2 C AH:
| Trituradoras húmedas | Lodos de ácido nítrico | Concentrado de minerales | Arenas bituminosas | Carbón | Pulpa y papel |
| Descarga de molino SAG | Arena gruesa | Medios pesados | Arenas minerales | Flotación | FGD |
| Descarga de molino de bolas | Relaves gruesos | Dragado | Relaves finos | Remolacha azucarera | Aguas residuales |
| Descarga de molino de varillas | Matriz de fosfato | Cenizas de fondo/volantes, molienda de cal | Ácido fosfórico | Químicos de proceso | Óxido de aluminio |
QA&QC
Un sistema de garantía de calidad confiable y completo asegura la excelente calidad de nuestros productos. Hemos obtenido la certificación “Estándar Internacional”, fabricada de acuerdo con GB, Departamento de superíndice y estándares de la industria, implementamos una gestión de calidad integral durante todo el proceso de producción, de acuerdo con el procesamiento del archivo del proceso estrictamente, y una variedad de métodos de detección, etc.
Hemos cumplido con los requisitos de precisión de la Clase B nacional GB3216-89, monitoreo de datos de prueba por computadora de la aplicación de la estación de bombeo de prueba de agua. Hay un laboratorio de fisicoquímica, sala de análisis metalográfico en nuestra fábrica, para probar las propiedades del material en diferentes aspectos.
1. Política de calidad
Aboga por que la calidad es la vida de la empresa, asidua, la búsqueda de la excelencia
2. Objetivos de calidad
tasa de productos calificados 99%, tasa de aprobación calificada de fábrica: 100%
3. Compromiso de calidad
1) Continuaremos mejorando la conciencia de la calidad, implementando como estándar del modelo de garantía de calidad GB/T19001-2000, cumpliendo con los requisitos técnicos estipulados en el contrato. No solo descargamos para el host del proveedor, sino también para la calidad de las piezas de repuesto, productos de asistencia externa, etc.
2) Prometemos el tiempo de entrega estipulado en el contrato.
