Datos del producto:
Pago y Envío Términos:
|
| Tamaño:: | 3 pulgadas | Capacidad:: | 86.4-198 m3/h |
|---|---|---|---|
| Cabeza:: | 9-52m | Velocidad:: | Se aplicarán las reglas siguientes: |
| NPSHr:: | los 4-6m | Efic.:: | El 71% |
| La potencia:: | Max.30kw | Manipulación de sólidos:: | 28 mm |
| Materiales para la fabricación:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 y demás | Tipo de sello:: | Sello de expulsión, sello de embalaje, sello mecánico, doble sello mecánico |
| Posición del eje desde la horizontal:: | Bomba de lodo para fábrica de papel | Garantización:: | Un año |
| Aplicación:: | La industria minera, la metalurgia, las centrales eléctricas, el tratamiento de aguas residuales, el | Modelo: | Bomba de lodo AH Slurry 4x3 D |
| Especificación: | 3 pulgadas de bomba de escoriaje |

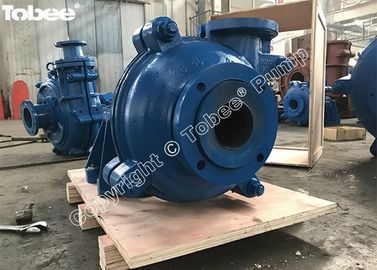

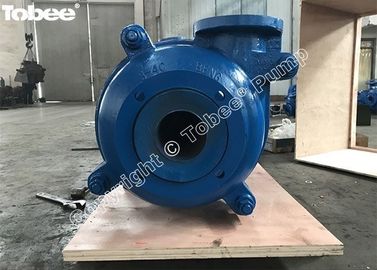

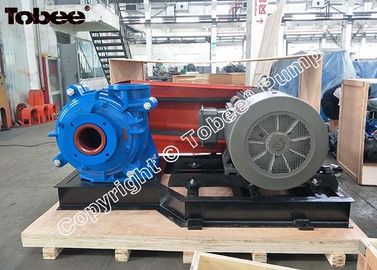

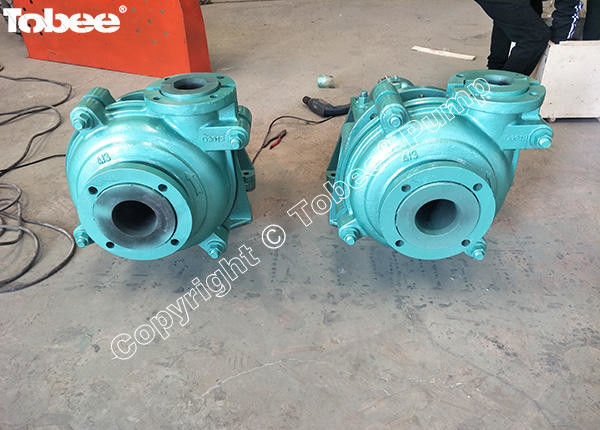

Tobee®Bomba de derrame de lodos centrífuga 4/3 D-AH es un tipo de bomba centrífuga, bomba de lóbulos o bomba peristáltica de manguera en principio físico que aumenta la presión de la mezcla de líquido y partículas sólidas (también conocida como lodo), a través de la fuerza centrífuga (un impulsor giratorio) y convierte la energía eléctrica en energía potencial y cinética del lodo. Se utiliza ampliamente en la industria de la minería, energía eléctrica, metalurgia, carbón, protección ambiental, etc. para el transporte de lodos sólidos abrasivos.
Especificación:
Tamaño: 4" x 3"
Capacidad: 86.4-198m3/h
Altura: 9-52m
Velocidad: 1000-2200rpm
NPSHr: 4-6m
Eficiencia: 71%
Potencia: Máx. 60kw
Manejo de sólidos: 28mm
Materiales: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38 etc.
Características del producto:
1. Impulsores - amplia variedad de opciones metalúrgicas y elastoméricas (metal y elastómero intercambiables) – paletas de bombeo en la parte trasera y delantera (en impulsores cerrados) reducen la recirculación dentro de la bomba y ayudan a prevenir la contaminación del sello – fundiciones opcionales de paletas rectas o semi-Francis (de 3 a 8 paletas en ciertos tamaños) ofrecen opciones hidráulicas más amplias en tamaños individuales.
2. Revestimientos - amplia variedad de opciones metálicas y elastoméricas (los revestimientos de metal y elastómero son intercambiables) para seleccionar con el fin de proporcionar la mayor vida útil posible.
3. Conjunto de cojinetes - La carcasa de cojinetes tipo cartucho permite la extracción de la bomba y el montaje en un entorno controlado, los diámetros de eje sobredimensionados y la reducción de la voladizo en el extremo húmedo contribuyen a una larga vida útil y fiabilidad en el campo.
4. Disposiciones de sellado - Expulsor (Sello centrífugo): no se requiere agua de sellado externa cuando corresponda. Caja de empaquetadura: sellado de prensaestopas con empaquetadura trenzada y un anillo de linterna. Sellos mecánicos: técnica de sellado avanzada sin fugas de sellado.
Tobee®Bomba de derrame de lodos centrífuga 4/3 D-AH Parámetros de rendimiento:
|
Modelo |
Potencia máx. (kw) |
Material |
Rendimiento con agua limpia |
Impulsor Nº de paletas |
|||||
|
Revestimiento |
Impulsor |
Capacidad Q (m3/h) |
Altura H (m) |
Velocidad n (rpm) |
Eficiencia η (%) |
NPSH (m) |
|||
|
4/3 D-AH |
60 |
Metal |
Metal |
86.4~198 |
9~52 |
1000~2200 |
71 |
4~6 |
5 |
Tobee®Bomba de derrame de lodos centrífuga 4/3 D-AH Diseño estructural:
Tobee®Bomba de derrame de lodos centrífuga 4/3 D-AHAplicaciones in situ:
Típico:
Minería y procesamiento de minerales
Las bajas velocidades de funcionamiento de la Bomba de lodos de servicio pesado AH, junto con la amplia selección de aleaciones y elastómeros resistentes a la abrasión, proporcionan un rendimiento y una vida útil inigualables para todas las aplicaciones abrasivas de minería y procesamiento de minerales.
Proceso químico
La intercambiabilidad de los componentes de aleación y elastómero en la misma carcasa de la bomba, junto con una amplia gama de sellos mecánicos, hacen de la Bomba de lodos de servicio pesado Tobee AH la opción más flexible para el entorno de la planta química.
Arena y grava
Diseñada para un desmontaje y montaje sencillos y fáciles, la Bomba de lodos de servicio pesado Tobee AH minimiza el tiempo de inactividad, lo que la convierte en la opción ideal cuando no se dispone de bombas de reserva instaladas.
Procesamiento de azúcar
La fiabilidad y la vida útil superiores de la Bomba de lodos de servicio pesado Tobee AH son especificadas por muchos ingenieros de plantas azucareras en todo el mundo, donde el funcionamiento ininterrumpido de la bomba durante la campaña azucarera es un requisito fundamental.
Desulfuración de gases de combustión
La nueva generación de aleaciones resistentes a la abrasión y la corrosión especialmente formuladas, junto con la última tecnología de elastómeros, posiciona a las bombas Tobee firmemente como un proveedor importante de bombas para la industria de FGD.
Exploración de petróleo y gas
Durante varios años, hemos desarrollado el diseño probado de las gamas de bombas de lodos de servicio pesado Tobee AH para satisfacer las demandas específicas de las aplicaciones en alta mar. Ahora podemos ofrecer la solución superior más fiable para el desgaste erosivo.
Aplicaciones industriales
Dondequiera que los sólidos abrasivos estén causando fallos prematuros de las bombas, la gama de bombas de lodos de servicio pesado Tobee AH tiene la combinación adecuada de rendimiento, vida útil y fiabilidad para ofrecer al cliente el menor coste de propiedad.
