Datos del producto:
Pago y Envío Términos:
|
| Theory: | Centrifugal Slurry Pump | Estructura: | Bomba gradual |
|---|---|---|---|
| Uso: | minería, procesamiento de minerales, preparación de carbón, dragado, metalurgia, planta de energía, | Power: | Electric |
| Standard or Nonstandard: | Standard | El combustible: | Gasolina |
| Presión: | Presión alta | Aplicación: | Medición |
| Tipo: | Bombas horizontales de lodo AH | Modelo: | Bombas de estiércol AH |
| Size: | 1" to 22" | Name: | Slurry Pumps in Philippines |

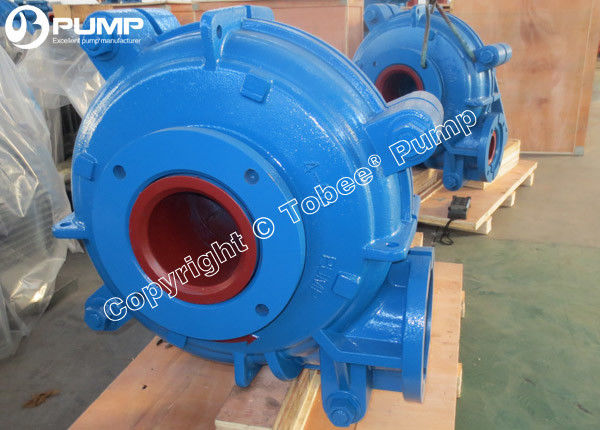

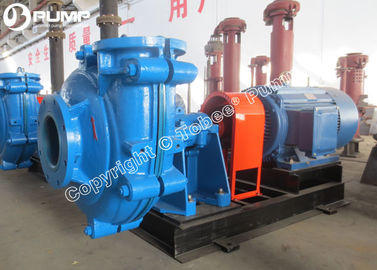

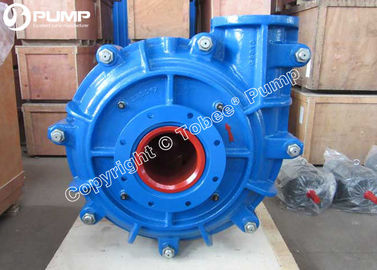

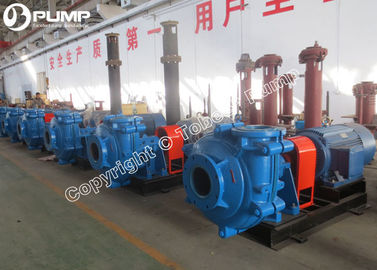

Tobee®Bomba de suspensión es la gama más completa debombas de lechuga centrífugaPara su uso en aplicaciones mineras, químicas y de la industria general. Las bombas de suspensión horizontales están diseñadas para aplicaciones de servicio pesado como descarga de molinos, sector eléctrico y relaves, así como aplicaciones especializadas, que se utilizan para el bombeo continuo de altos daños abrasivos y de alta densidad.
Bombas de suspensión en Filipinas Especificación:
Tamaño (descarga): bomba de 1 "a 22"
Capacidad: 10.8 ~ 5400 m3/hr
Cabeza: 6m ~ 135 m
Sólidos de entrega: 0 ~ 650 mm
Concentración: 0%~ 70%
Material: aleación de cromo alto, caucho, acero inoxidable, etc.
Bombas de suspensión en FilipinasEspecificación detallada:
1. Bomba de suspensión horizontal, en voladizo, centrífuga, de una sola etapa.
2. Vida del rodamiento larga: el conjunto del rodamiento es con eje de gran diámetro y un voladizo corto.
3. Piezas húmedas resistentes al desgaste y contra la abrasión: aleación de alto cromo y caucho, etc., son completamente intercambiables entre sí.
4. Liners fácilmente reemplazables: los revestimientos están atornillados a la carcasa.
5. Fácil ajuste del impulsor: se proporciona un mecanismo de ajuste del impulsor debajo de la carcasa del rodamiento.
6 La dirección de descarga se puede colocar a intervalos de 45 grados.
7. Mantenimiento simple de la garganta: la cara de apareamiento del arbusto de la garganta está disminuida, por lo que el desgaste se reduce y la eliminación es simple.
8. Tipo de sellado: sello de PCKing, sellado del impulsor y sello mecánico.
9. Ampliamente aplicación: están diseñados para manejar lloses abrasivos y de alta densidad en los departamentos metalúrgicos, mineros, de carbón, energía, material de construcción y otros departamentos industriales.
Bombas de suspensión en FilipinasParámetro de rendimiento:
| Modelo |
Max. Fuerza |
Material | Rendimiento de agua clara |
Impulso Velera No. |
|||||
| Transatlántico | Impulso |
Capacidad Q (m3/h) |
Cabeza H (M) |
Velocidad norte (RPM) |
Ef.η (%) |
NPSH (metro) |
|||
| 1.5/1b-ah | 15 | METRO | METRO | 12.6 ~ 28.8 | 6 ~ 68 | 1200 ~ 3800 | 40 | 2 ~ 4 | 5 |
| Freno | Freno | 10.8 ~ 25.2 | 7 ~ 52 | 1400 ~ 3400 | 35 | 3 | |||
| 1.5/1b-ahh | 30 | METRO | METRO | 16.2 ~ 34.2 | 25 ~ 92 | 1400 ~ 2200 | 20 | 1 ~ 5.5 | 5 |
| 2/1.5b-ah | 15 | METRO | METRO | 32.4 ~ 72 | 6 ~ 58 | 1200 ~ 3200 | 45 | 3.5 ~ 8 | 5 |
| Freno | Freno | 25.2 ~ 54 | 5.5 ~ 41 | 1000 ~ 2600 | 50 | 2.5 ~ 5 | |||
| 3/2C-ah | 30 | METRO | METRO | 39.6 ~ 86.4 | 12 ~ 64 | 1300 ~ 2700 | 55 | 4 ~ 6 | 5 |
| Freno | Freno | 36 ~ 75.6 | 13 ~ 39 | 1300 ~ 2100 | 2 ~ 4 | ||||
| 4/3c-ah | 30 | METRO | METRO | 86.4 ~ 198 | 9 ~ 52 | 1000 ~ 2200 | 71 | 4 ~ 6 | 5 |
| 4/3d-ah | 60 | ||||||||
| 4/3c-ah | 30 | Freno | Freno | 79.2 ~ 180 | 5 ~ 34.5 | 800 ~ 1800 | 59 | 3 ~ 5 | 5 |
| 4/3d-ah | 60 | ||||||||
| 4/3e-ahh | 120 | METRO | METRO | 126 ~ 252 | 12 ~ 97 | 600 ~ 1400 | 50 | 2 ~ 5 | 5 |
| 6/4d-ah | 60 | METRO | METRO | 162 ~ 360 | 12 ~ 56 | 800 ~ 1550 | 65 | 5 ~ 8 | 5 |
| 6/4e-ah | 120 | ||||||||
| 6/4d-ah | 60 | Freno | Freno | 144 ~ 324 | 12 ~ 45 | 800 ~ 1350 | 65 | 3 ~ 5 | 5 |
| 6/4e-ah | 120 | ||||||||
| 6/4f-ahh | 260 | METRO | METRO | 100 ~ 414 | 34 ~ 98 | 600 ~ 1000 | 64 | 2 ~ 8 | 5 |
| 8/6e-ah | 120 | METRO | METRO | 360 ~ 828 | 10 ~ 61 | 500 ~ 1140 | 72 | 2 ~ 9 | 5 |
| 8/6e-ah | 120 | Freno | Freno | 324 ~ 720 | 7 ~ 49 | 400 ~ 1000 | 65 | 5 ~ 10 | 5 |
| 10/8st-ah | 560 | METRO | METRO | 612 ~ 1368 | 11 ~ 61 | 400 ~ 850 | 71 | 4 ~ 10 | 5 |
| Freno | Freno | 540 ~ 1188 | 12 ~ 50 | 400 ~ 750 | 75 | 4 ~ 12 | |||
| 10/8e-M | 120 | METRO | METRO | 666 ~ 1440 | 14 ~ 60 | 600 ~ 1100 | 73 | 4 ~ 10 | 5 |
| 10/8e-M | 120 | Freno | Freno | 540 ~ 1188 | 10 ~ 42 | 500 ~ 900 | 79 | 5 ~ 9 | 5 |
| 12/10st-ah | 560 | METRO | METRO | 936 ~ 1980 | 7 ~ 68 | 300 ~ 800 | 82 | 6 | 5 |
| METRO | METRO | 720 ~ 1620 | 7 ~ 45 | 300 ~ 650 | 80 | 2.5 ~ 7.5 | |||
| 14/12st-ah | 560 | METRO | METRO | 1260 ~ 2772 | 13 ~ 63 | 300 ~ 600 | 77 | 3 ~ 10 | 5 |
| Freno | Freno | 1152 ~ 2520 | 13 ~ 44 | 300 ~ 500 | 79 | 3 ~ 8 | |||
| 16/14-ah-ah | 560 | METRO | METRO | 1368 ~ 3060 | 11 ~ 63 | 250 ~ 550 | 79 | 4 ~ 10 | 5 |
| 16/14tu-ah | 1200 | ||||||||
| 18/16st-ah | 560 | METRO | METRO | 2160 ~ 5040 | 8 ~ 66 | 200 ~ 500 | 80 | 4.5 ~ 9 | 5 |
| 18/16tu-ah | 1200 | ||||||||
| 20/18tu-ah | 1200 | METRO | METRO | 2520 ~ 5400 | 13 ~ 57 | 200 ~ 400 | 85 | 5 ~ 10 | 5 |
Bombas de suspensión en el diagrama de componentes de Filipinas:
Bombas de suspensión en Filipinas SDibujo tructural:
Bombas de suspensión en FilipinasSSello de HAFT:
Sello de embalaje:
Como uno de los sellos más utilizados para ejes giratorios, el sello de embalaje puede venir con una disposición de baja o descarga completa que utiliza agua de descarga para evitar que los medios escapen de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones en las que se pueden encontrar sólidos corrosivos o alta temperatura, se usa fibra de teflón o aramida como material de embalaje para la glándula. Para condiciones de alta abrasión, hay una manga de eje de cerámica disponible.
Sello de expansión:
La combinación de impulsor y expulsor crea la presión necesaria para sellar contra la fuga. Junto con el sello de la glándula o el sello labial que se usa como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de glándula de flujo completo no es práctico debido a la falta de agua en el sitio, o se deja que el agua de sellado ingrese dentro de la cámara de bombeo para diluir la suspensión.
Sello mecánico:
Bombas de suspensión en FilipinasTipo de conducción
Bombas de suspensión en FilipinasControl de calidad:
| Etapas de fabricación | Actividades de cotrol de calidad |
| Llegada de materia prima | Muestreo, análisis de productos químicos materiales |
| Casting y composición | Material Análisis químico de material de piezas de bomba |
| Inspección de calidad de fundición | |
| Mecanizado de componentes clave | Inspección de precisión de dimensión |
| Equilibrio del impulsor | |
| Asamblea general | Procedimiento Operaion |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y cabeza |
| Vibración y ruido | |
| Temperatura de soporte | |
| Inspección final | Empaque de la unidad de la bomba |
| Documentos | |
| Repuestos y accesorios |
Bombas de suspensión en FilipinasServicio postventa:
Como la bomba de la lana, los extremos húmedos, como el impulsor, el revestimiento de voluta, el inserto FPL, el arbusto de garganta son piezas de consumo y podríamos proporcionarle siempre las piezas de bomba de lechada calificadas en muy poco tiempo.
Servicios de transporte de embalaje
Teniendo en cuenta el tamaño de la bomba de pedido y podríamos proporcionar estuche o paleta según su necesidad de asegurarnos de que sea lo suficientemente seguro durante la carretera de larga distancia y el envío oceánico. Tener su propia compañía de exportación y para que podamos ayudarlo a encontrar la mejor solución y servicio de envío oceánico para usted desde los productos fuera de fábrica a su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de trabajadores de instalación de bombas experimentadas y son muy conscientes de cualquier aplicación inescosa. Podríamos proporcionar el servicio de instalación de bombas en el extranjero y esperar la fabricación y ventas de bombas, la instalación de la bomba en el extranjero se está volviendo cada vez más popular por nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
Hoja de datos técnicos, curva de rendimiento, dibujo de disposición general, manual de operación se enviará dentro del 24 para su verificación, por lo que no dude en contactarnos si tiene alguna necesidad.
Bombas de suspensión en FilipinasAplicación en el sitio:
1) mía: Bomba de material de lechada de mineral negro, no ferroso y todo tipo de concentrados y relaves que transmiten.
2) metalurgia: Transporta varias suspensiones para la fabricación de aluminio o acero.
3)Carbón: Minería de carbón, lavado y varios transporte grueso y fino de la suspensión de carbón.
4) electricidad: Retire las cenizas de la planta de energía, las cenizas de lavado, varios cenizas o el transporte de la lechada de cenizas.
5) Materiales de construcción: Varios transporte de la lechada de arena de barro (como la suspensión de cemento).
6) Químicos: Fertilizante fosfático o fábrica de fertilizantes potásicos Varias trasportaciones de lodo abrasivo.
7) Conservancia del agua: Lago, draga de río, sedimento, arena, línea de succión de arcilla de plástico alta al transporte.
Tobicio®Ah bombas de lechadaPiezas de repuesto:
Preguntas frecuentes:
