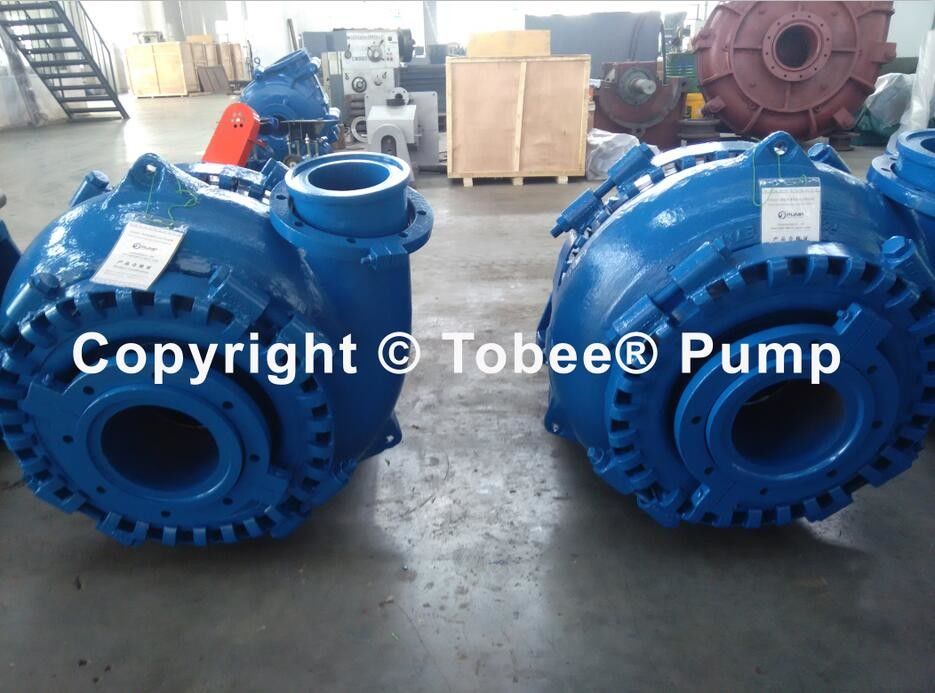

Pumpas de dragado de tamaño pequeño

Tobee Pump™ Bomba de Dragado TG son la gama más completa de bombas centrífugas de arena y grava para su uso en aplicaciones mineras, químicas e industriales en general. La bomba de dragado horizontal está diseñada para aplicaciones de servicio pesado como minería, sector energético, dragado de ríos y relaves, así como aplicaciones especiales, que se utilizan para el bombeo continuo de arenas y gravas de alta abrasión y alta densidad.

Especificación:

Tamaño (descarga): Bomba de 4" a 18"
Capacidad: 36~ 5800 m3/hr
Altura: 6m ~ 135 m
Sólidos manejados: 0 ~ 650mm
Concentración: 0%~ 70%
Material: metal: Aleación de alto cromo, Caucho, Hierro fundido, Acero inoxidable, etc.

Especificación detallada:

1. Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.

2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buena NPSH de la bomba y fuerte capacidad de elevación por succión.

3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de alta plasticidad, etc.

4. La bomba de dragado se puede combinar directamente con un motor o un motor diésel.

5. Amplia aplicación. La bomba de dragado se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de paletas. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de paletas para adaptarse a tipos de condiciones de trabajo.

6. Poca pérdida hidráulica, alta eficiencia y bajo consumo de aceite.

7. Poco volumen, peso ligero.

8. Funcionamiento estable, poca vibración, bajo ruido.

9. Construcción simple y confiable, fácil desmontaje y montaje, mantenimiento conveniente.

10. Sellado confiable sin fugas.

11. Larga vida útil de las piezas.

Tobee™ Bomba de Dragado TG Parámetro de rendimiento:

Tobee™ Bomba de Dragado TG Diagrama de componentes:

Tobee™ Bomba de Dragado TG Dibujo estructural:

Tobee™ Sello del eje de la bomba de dragado TG:

Sello de empaquetadura:

Como uno de los sellos más utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la prensaestopas. Para condiciones de alta abrasión, hay disponible un manguito de eje cerámico.

Sello expulsor:

La combinación del impulsor y el expulsor crea la presión necesaria para sellar contra fugas. Junto con el sello de prensaestopas o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de prensaestopas de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir la lechada.

Sello mecánico:

La bomba de dragado TG utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptarse a la bomba de lodos para diversas aplicaciones de bombeo.

Tobee™ Bomba de Dragado TG Tipo de accionamiento:

Tobee™ Bomba de Dragado TG Control de calidad:

Tobee™ Bomba de Dragado TG Servicio postventa:

Como las piezas de los extremos húmedos de la bomba de dragado, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodos calificadas en muy poco tiempo.

Servicios de embalaje y transporte

Considerando el tamaño del pedido de la bomba, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.

Servicios de instalación

Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y son muy conscientes de cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.

Servicios de soporte técnico

La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán en un plazo de 24 horas para su comprobación. Por lo tanto, no dude en ponerse en contacto con nosotros si tiene alguna necesidad.

Tobee™ Bomba de Dragado TG Aplicación en el sitio:

1) Mina:Bomba de material de lodos de mineral negro y no ferroso y todo tipo de transporte de concentrados y relaves

2) Metalurgia:Transporte de diversas lechadas para la fabricación de aluminio o acero

3)Carbón: Minería de carbón, lavado y transporte de diversas lechadas de carbón gruesas y finas

4) Electricidad:Eliminación de cenizas de centrales eléctricas, lavado de cenizas, diversos residuos de cenizas o transporte de lechadas de cenizas

5) Materiales de construcción:Transporte de diversas lechadas de arena y lodo (como lechada de cemento)

6) Químico: Transporte de diversas lechadas abrasivas de fábricas de fertilizantes fosfáticos o potásicos

7) Conservación del agua:Dragado de lagos y ríos, sedimentos, arena, arcilla de alta plasticidad Línea de succión para transporte

Tobee™ Bomba de Dragado TG Repuestos:
