Datos del producto:
Pago y Envío Términos:
|
| Theory: | Centrifugal Pump | Structure: | Single-stage Pump |
|---|---|---|---|
| Usage: | Water | Power: | Electric |
| Standard or Nonstandard: | Standard | Fuel: | Diesel |
| Presión: | Presión alta | Application: | Sewage |
| Resaltar: | Bomba de lodo para motores diesel,Bomba de la mezcla del barro,bomba de la mezcla del fango |
||

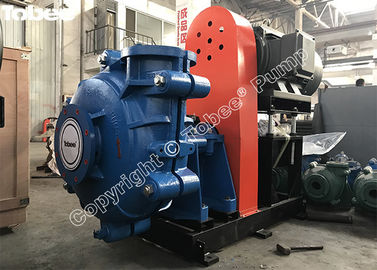

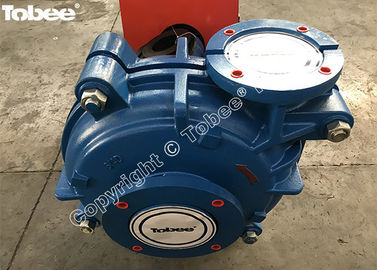

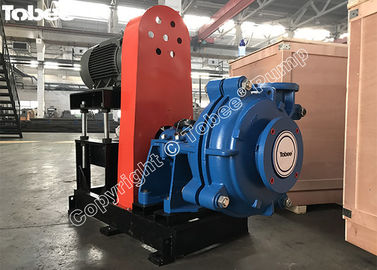

- ¿ Qué pasa?® Bomba de estiércol AHson la gama más completa de bombas de estiércol centrífugas para uso en aplicaciones mineras, químicas y de la industria general.Las bombas de estiércol horizontales están diseñadas para aplicaciones de trabajo pesado, como la descarga de molinos., el sector energético y los residuos, así como aplicaciones especiales, que se utilizan para el bombeo continuo de lodos de alta densidad y de alto abrasivo.
Especificación:
Tamaño (descarga): de 1 a 22 pulgadas
Capacidad: 10,8~ 5400 m3/h
Cabeza: 6 m ~ 135 m
Los materiales sólidos para la manipulación: 0 ~ 650 mm
Concentración: 0% ~ 70%
Material: aleación de alto cromo, caucho, acero inoxidable, etc.
Especificación detallada:
1. bomba de estiércol horizontal, en voladizo, centrífuga, de una sola etapa.
2.Longa vida útil del rodamiento: El conjunto de rodamientos tiene un eje de gran diámetro y un sobresaliente corto.
3Las piezas húmedas resistentes al desgaste y a la abrasión: aleación de alto cromo y caucho, etc. Son completamente intercambiables entre sí.
4- Revestimientos fácilmente reemplazables: los revestimientos están atornillados a la carcasa.
5. Fácil ajuste del impulsor: se dispone de un mecanismo de ajuste del impulsor debajo de la carcasa del rodamiento.
6 La dirección de descarga puede colocarse a intervalos de 45 grados.
7. Búsqueda de garganta de mantenimiento sencillo: la cara de apareamiento de la garganta es cónica, por lo que el desgaste se reduce y la eliminación es sencilla.
8- Tipo de sellado: sellado por empuje, sellado por impulsor y sellado mecánico.
9Ampliamente aplicados: están diseñados para el manejo de lodos abrasivos de alta densidad en los sectores metalúrgico, minero, carbón, energía, materiales de construcción y otros sectores industriales.
- ¿ Qué pasa?® ¿ Qué es?Parámetro de rendimiento de la bomba de lodo:
| Modelo |
- ¿ Qué? El poder |
El material | Rendimiento en agua limpia |
Las demás máquinas Vane No. |
|||||
| Envasado | Las demás máquinas |
Capacidad Q (m3/h) |
Capítulo H (m) |
Velocidad No (rpm) |
Efecto (%) |
NPSH (m) |
|||
| 1.5/1B-AH | 15 | M. | M. | 12.6 ~ 28.8 | 6 ~ 68 | Entre 1200 y 3800 | 40 | 2 ~ 4 | 5 |
| Empresas y empresas | Empresas y empresas | 10.8 ~ 25.2 | 7 ~ 52 | Entre 1400 y 3400 | 35 | 3 | |||
| 1.5/1B-AHH | 30 | M. | M. | 16.2 ~ 34.2 | Entre 25 y 92 | Entre 1400 y 2200 | 20 | 1 ~ 5.5 | 5 |
| 2/1.5B-AH | 15 | M. | M. | 32.4 ~ 72 | 6 ~ 58 | Entre 1200 y 3200 | 45 | 3.5 ~ 8 | 5 |
| Empresas y empresas | Empresas y empresas | 25.2 ~ 54 | 5.5 ~ 41 | 1000 ~ 2600 | 50 | 2.5 ~ 5 | |||
| 3/2C-AH | 30 | M. | M. | 39.6 ~ 86.4 | 12 ~ 64 | Entre 1300 y 2700 | 55 | 4 ~ 6 | 5 |
| Empresas y empresas | Empresas y empresas | Entre 36 y 75.6 | 13 ~ 39 | Entre 1300 y 2100 | 2 ~ 4 | ||||
| 4/3C-AH | 30 | M. | M. | 86.4 ~ 198 | 9 ~ 52 | Entre 1000 y 2200 | 71 | 4 ~ 6 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3C-AH | 30 | Empresas y empresas | Empresas y empresas | 79.2 ~ 180 | Entre 5 y 34.5 | 800 ~ 1800 | 59 | 3 ~ 5 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3E-AHH | 120 | M. | M. | 126 ~ 252 | 12 ~ 97 | 600 ~ 1400 | 50 | 2 ~ 5 | 5 |
| 6/4D-AH | 60 | M. | M. | 162 ~ 360 | 12 ~ 56 | 800 ~ 1550 | 65 | 5 ~ 8 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4D-AH | 60 | Empresas y empresas | Empresas y empresas | 144 ~ 324 | Entre 12 y 45 | 800 ~ 1350 | 65 | 3 ~ 5 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4F-AHH | 260 | M. | M. | 100 ~ 414 | 34 a 98 años | 600 ~ 1000 | 64 | Entre 2 y 8 | 5 |
| 8/6E-AH | 120 | M. | M. | 360 ~ 828 | 10 ~ 61 | 500 ~ 1140 | 72 | 2 ~ 9 | 5 |
| 8/6E-AH | 120 | Empresas y empresas | Empresas y empresas | 324 ~ 720 | 7 ~ 49 | 400 ~ 1000 | 65 | Entre 5 y 10 | 5 |
| 10/8ST-AH | 560 | M. | M. | 612 hasta 1368 | 11~61 años | 400 ~ 850 | 71 | 4 ~ 10 | 5 |
| Empresas y empresas | Empresas y empresas | 540 a 1188 | Entre 12 y 50 | 400 ~ 750 | 75 | 4 ~ 12 | |||
| 10/8E-M | 120 | M. | M. | 666 a 1440 | Entre 14 y 60 | 600 ~ 1100 | 73 | 4 ~ 10 | 5 |
| 10/8E-M | 120 | Empresas y empresas | Empresas y empresas | 540 a 1188 | 10 ~ 42 | 500 ~ 900 | 79 | 5 ~ 9 | 5 |
| 12/10ST-AH | 560 | M. | M. | 936 hasta 1980 | 7 ~ 68 | 300 ~ 800 | 82 | 6 | 5 |
| M. | M. | 720 ~ 1620 | 7 ~ 45 | 300 ~ 650 | 80 | 2.5 ~ 7.5 | |||
| 14/12ST-AH | 560 | M. | M. | 1260 a 2772 | 13 ~ 63 | 300 ~ 600 | 77 | 3 ~ 10 | 5 |
| Empresas y empresas | Empresas y empresas | 1152 a 2520 | 13 ~ 44 | Entre 300 y 500 | 79 | 3 ~ 8 | |||
| 16/14ST-AH | 560 | M. | M. | 1368 ~ 3060 | 11 ~ 63 | 250 ~ 550 | 79 | 4 ~ 10 | 5 |
| 16/14TU-AH | 1200 | ||||||||
| Se trata de un producto de la familia de los cereales. | 560 | M. | M. | 2160 a 5040 | 8 ~ 66 | Entre 200 y 500 | 80 | 4.5 ~ 9 | 5 |
| 18/16TU-AH | 1200 | ||||||||
| 20/18TU-AH | 1200 | M. | M. | 2520 ~ 5400 | 13 ~ 57 | Entre 200 y 400 | 85 | Entre 5 y 10 | 5 |
- ¿ Qué pasa?® ¿ Qué es?Diagrama del componente de la bomba de lodo:
- ¿ Qué pasa?® ¿ Qué es?Dibujo estructural de la bomba de lodo:
- ¿ Qué pasa?® ¿ Qué es?Sello del eje de la bomba de lodo:
Sello del embalaje:
Como uno de los sellos más utilizados para los ejes giratorios,el sello de embalaje puede venir con una disposición de lavado bajo o completo que utiliza agua de lavado para evitar que los medios escapen de la carcasa de la bombaEste tipo de sellado es adecuado para su uso en todas las condiciones de bombeo, en situaciones en las que puedan encontrarse sólidos corrosivos o altas temperaturas.Se utiliza fibra de teflón o aramida como material de embalaje para la glándulaPara condiciones de abrasión elevada, está disponible una funda de eje de cerámica.
Sello de expulsión:
La combinación del impulsor y del expulsor crea la presión necesaria para sellar contra fugas.Este tipo de sellado puede satisfacer los requisitos de sellado para aplicaciones en las que el sellado de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio., o se permite que el agua de sellado entre en la cámara de bombeo para diluir el estiércol.
Sello mecánico:

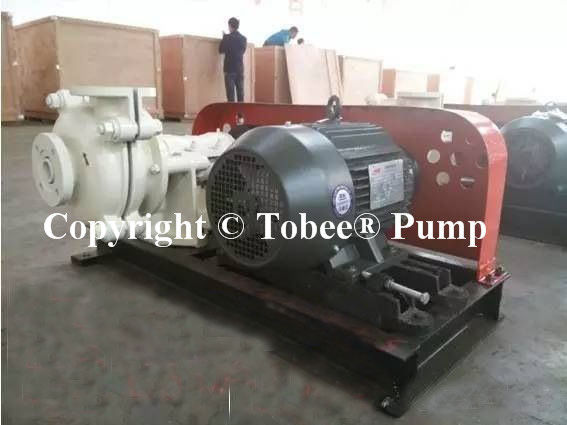

- ¿ Qué pasa?® ¿ Qué es?Tipo de accionamiento de la bomba de lodo
- ¿ Qué pasa?® ¿ Qué es?Control de calidad de las bombas de lodo:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de la materia prima | Muestreo, análisis químico de los materiales |
| Casting y composición | Análisis químico del material de las partes de la bomba |
| Inspección de la calidad de la fundición | |
| Mecanizado de componentes clave | Inspección de precisión de las dimensiones |
| Balanceado del impulsor | |
| Asamblea general | Procedimiento de funcionamiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y cabeza |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentación | |
| Partes de repuesto y accesorios |
- ¿ Qué pasa?® ¿ Qué es?Servicio posventa de la bomba de lodo:
Como la bomba de estiércol de los extremos húmedos partes tales como el impulsor, revestimiento volute, inserción FPL, arbusto de garganta son partes de consumo y podríamos proporcionarle siempre las partes de la bomba de estiércol calificados en muy poco tiempo.
Servicios de transporte de embalajes
Teniendo en cuenta el tamaño de la bomba de pedido y podríamos proporcionar caso o paleta según su necesidad para asegurarse de que sea lo suficientemente seguro durante el transporte por carretera y océano de larga distancia.tener su propia empresa de exportación y por lo que podríamos ayudarle a encontrar la mejor solución de envío marítimo y servicio para usted de los bienes fuera de la fábrica a su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en la instalación de bombas y son muy conscientes de cualquier aplicación.Podríamos proporcionar en el extranjero servicio de instalación de bombas y esperar la fabricación de bombas y ventasLa instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de apoyo técnico
Hoja de datos técnicos, curva de rendimiento, dibujo de arreglo general, manual operativo será enviado dentro de los 24 para su verificación, así que no dude en contactarnos si tiene alguna necesidad.
- ¿ Qué pasa?® ¿ Qué es?Aplicación en el lugar de la bomba de lodo:
1) Minería:Bombas de materias primas para lodos de mineral negro y no ferroso y transporte de todo tipo de concentrados y relaves.
2) Metalurgia:Transporte de diversos estiércolos para la fabricación de aluminio o acero.
3)El carbón: extracción de carbón, lavado y transporte de diversos estiércoles de carbón grueso y fino.
4)Eléctricidad:Eliminar las cenizas de las centrales eléctricas, las cenizas de lavado, los diversos desechos de cenizas o el transporte de lodos de ceniza.
5)Materiales de construcción:Varios lodos de arena de barro (como lodos de cemento).
6)Químico: Fábrica de fertilizantes fosfáticos o potásicos
7)Conservación del agua- Lago, dragado de río, sedimentos, arena, arcilla de plástico de alta calidad.
- ¿ Qué pasa?® ¿ Qué es?Las partes de repuesto de las bombas de lodo:
