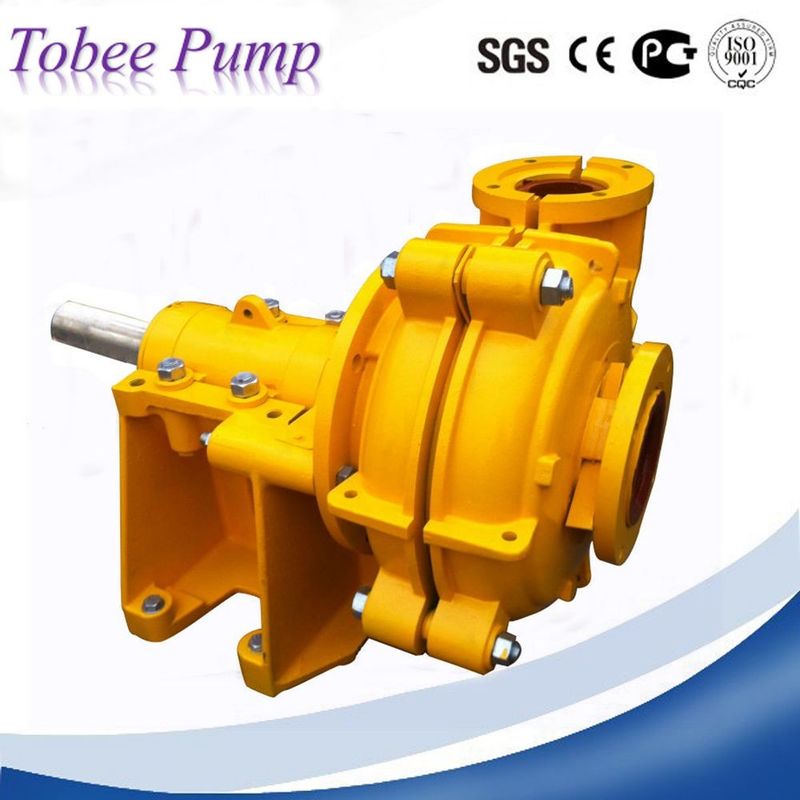

Tobee® Bombas de lodo AHR son la gama más completa de bombas centrífugas para lodos para su uso en aplicaciones mineras, químicas e industriales en general. Las bombas horizontales para lodos están diseñadas para aplicaciones de servicio pesado, como descarga de molinos, sector energético y relaves, así como aplicaciones especiales, que se utilizan para el bombeo continuo de lodos de alta abrasión y alta densidad.
Especificación:
Tamaño (descarga): Bomba de 1" a 22"
Capacidad: 10.8~ 5400 m3/hr
Altura: 6m ~ 135 m
Sólidos manejados: 0 ~ 650mm
Concentración: 0%~ 70%
Material: Aleación de alto cromo, caucho, acero inoxidable, etc.
Especificación detallada:
1. Bomba de lodo horizontal, en voladizo, centrífuga, de una etapa.
2. Larga vida útil del rodamiento: El conjunto del rodamiento tiene un eje de gran diámetro y un voladizo corto.
3. Piezas húmedas resistentes al desgaste y a la abrasión: Aleación de alto cromo y caucho, etc. Son completamente intercambiables entre sí.
4. Revestimientos fácilmente reemplazables: Los revestimientos están atornillados a la carcasa.
5. Fácil ajuste del impulsor: Se proporciona un mecanismo de ajuste del impulsor debajo de la carcasa del rodamiento.
6. La dirección de descarga se puede colocar a intervalos de 45 grados.
7. Casquillo de garganta de mantenimiento sencillo: la cara de acoplamiento del casquillo de garganta es cónica, por lo que el desgaste se reduce y la extracción es sencilla.
8. Tipo de sellado: sello de empaquetadura, sellado del impulsor y sello mecánico.
9. Amplia aplicación: Están diseñados para manejar lodos abrasivos de alta densidad en los departamentos metalúrgico, minero, del carbón, energético, de materiales de construcción y otros departamentos industriales.
Tobee® AHR Parámetro de rendimiento de la bomba de lodo:
| Modelo |
Máx. Potencia |
Material | Rendimiento con agua limpia |
Impulsor N.º de álabes |
|||||
| Revestimiento | Impulsor |
Capacidad Q ( m3/h) |
Altura H ( m) |
Velocidad n (rpm) |
Eff.η (%) |
NPSH (m) |
|||
| 1.5/1B-AHR | 15 | M | M | 12.6~28.8 | 6~68 | 1200~3800 | 40 | 2~4 | 5 |
| RU | RU | 10.8~25.2 | 7~52 | 1400~3400 | 35 | 3 | |||
| 1.5/1B-HH | 30 | M | M | 16.2~34.2 | 25~92 | 1400~2200 | 20 | 1~5.5 | 5 |
| 2/1.5B-AHR | 15 | M | M | 32.4~72 | 6~58 | 1200~3200 | 45 | 3.5~8 | 5 |
| RU | RU | 25.2~54 | 5.5~41 | 1000~2600 | 50 | 2.5~5 | |||
| 3/2C-AHR | 30 | M | M | 39.6~86.4 | 12~64 | 1300~2700 | 55 | 4~6 | 5 |
| RU | RU | 36~75.6 | 13~39 | 1300~2100 | 2~4 | ||||
| 4/3C-AHR | 30 | M | M | 86.4~198 | 9~52 | 1000~2200 | 71 | 4~6 | 5 |
| 4/3D-AHR | 60 | ||||||||
| 4/3C-AHR | 30 | RU | RU | 79.2~180 | 5~34.5 | 800~1800 | 59 | 3~5 | 5 |
| 4/3D-AHR | 60 | ||||||||
| 4/3E-HH | 120 | M | M | 126~252 | 12~97 | 600~1400 | 50 | 2~5 | 5 |
| 6/4D-AHR | 60 | M | M | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
| 6/4E-AHR | 120 | ||||||||
| 6/4D-AHR | 60 | RU | RU | 144~324 | 12~45 | 800~1350 | 65 | 3~5 | 5 |
| 6/4E-AHR | 120 | ||||||||
| 6/4F-HH | 260 | M | M | 100~414 | 34~98 | 600~1000 | 64 | 2~8 | 5 |
| 8/6E-AHR | 120 | M | M | 360~828 | 10~61 | 500~1140 | 72 | 2~9 | 5 |
| 8/6E-AHR | 120 | RU | RU | 324~720 | 7~49 | 400~1000 | 65 | 5~10 | 5 |
| 10/8ST-AHR | 560 | M | M | 612~1368 | 11~61 | 400~850 | 71 | 4~10 | 5 |
| RU | RU | 540~1188 | 12~50 | 400~750 | 75 | 4~12 | |||
| 10/8E-M | 120 | M | M | 666~1440 | 14~60 | 600~1100 | 73 | 4~10 | 5 |
| 10/8E-M | 120 | RU | RU | 540~1188 | 10~42 | 500~900 | 79 | 5~9 | 5 |
| 12/10ST-AHR | 560 | M | M | 936~1980 | 7~68 | 300~800 | 82 | 6 | 5 |
| M | M | 720~1620 | 7~45 | 300~650 | 80 | 2.5~7.5 | |||
| 14/12ST-AHR | 560 | M | M | 1260~2772 | 13~63 | 300~600 | 77 | 3~10 | 5 |
| RU | RU | 1152~2520 | 13~44 | 300~500 | 79 | 3~8 | |||
| 16/14ST-AHR | 560 | M | M | 1368~3060 | 11~63 | 250~550 | 79 | 4~10 | 5 |
| 16/14TU-AHR | 1200 | ||||||||
| 18/16ST-AHR | 560 | M | M | 2160~5040 | 8~66 | 200~500 | 80 | 4.5~9 | 5 |
| 18/16TU-AHR | 1200 | ||||||||
| 20/18TU-AHR | 1200 | M | M | 2520~5400 | 13~57 | 200~400 | 85 | 5~10 | 5 |
Tobee® AHRDiagrama de componentes de la bomba de lodo:
Tobee® AHRDibujo estructural de la bomba de lodo:
Tobee® AHRSello del eje de la bomba de lodo:
Sello de empaquetadura:
Como uno de los sellos más utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la prensaestopas. Para condiciones de alta abrasión, hay disponible un manguito de eje cerámico.
Sello expulsador:
La combinación del impulsor y el expulsador crea la presión necesaria para sellar contra fugas. Junto con el sello de prensaestopas o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de prensaestopas de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre en el interior de la cámara de bombeo para diluir el lodo.
Sello mecánico:
Tobee® AHRTipo de accionamiento de la bomba de lodo
Tobee® AHRControl de calidad de la bomba de lodo:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de materia prima | Muestreo, análisis químico del material |
| Fundición y composición | Análisis químico del material de las piezas de la bomba |
| Inspección de calidad de fundición | |
| Mecanizado de componentes clave | Inspección de precisión dimensional |
| Equilibrado del impulsor | |
| Ensamblaje general | Operación del procedimiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentos | |
| Piezas de repuesto y accesorios |
Tobee® AHRServicio postventa de la bomba de lodo:
Como las piezas de los extremos húmedos de la bomba de lodo, como el impulsor, el revestimiento de voluta, el inserto FPL, el casquillo de garganta, son piezas de consumo y siempre podemos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.
Servicios de embalaje y transporte
Teniendo en cuenta el tamaño del pedido de la bomba, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de transporte marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y es muy consciente de cualquier aplicación en el sitio. Podríamos proporcionar un servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán en un plazo de 24 horas para su comprobación. Por lo tanto, no dude en ponerse en contacto con nosotros si tiene alguna necesidad.
Tobee® AHRAplicación in situ de la bomba de lodo:
1) Mina:Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves.
2) Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero.
3)Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino.
4) Electricidad:Eliminación de cenizas de centrales eléctricas, lavado de cenizas, varios residuos de cenizas o transporte de lodos de cenizas.
5) Materiales de construcción:Transporte de varios lodos de arena y barro (como lodo de cemento).
6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfatados o potásicos.
7) Conservación del agua:Dragado de lagos y ríos, sedimentos, arena, arcilla de alta plasticidad Línea de succión para transporte.
