Datos del producto:
Pago y Envío Términos:
|
| Size: | 25~450mm Pump | Capacity: | 3.4~ 1200m3/h |
|---|---|---|---|
| Head: | 6 ~ 155m | Material: | Cast iron,SS304,SS316,CD4MCu,Duplex SS,Bronze etc |
| Application: | Irrigation,Water supply,Marine, Fire fighting etc | Pump type: | Centrifugal chemical pump |
| Driver: | Electric motor or Diesel engine | Seal type: | Packing seal, Mechanical seal |
| Certificate: | ISO,CE,SGS,DNV | Temperature: | Ambient |

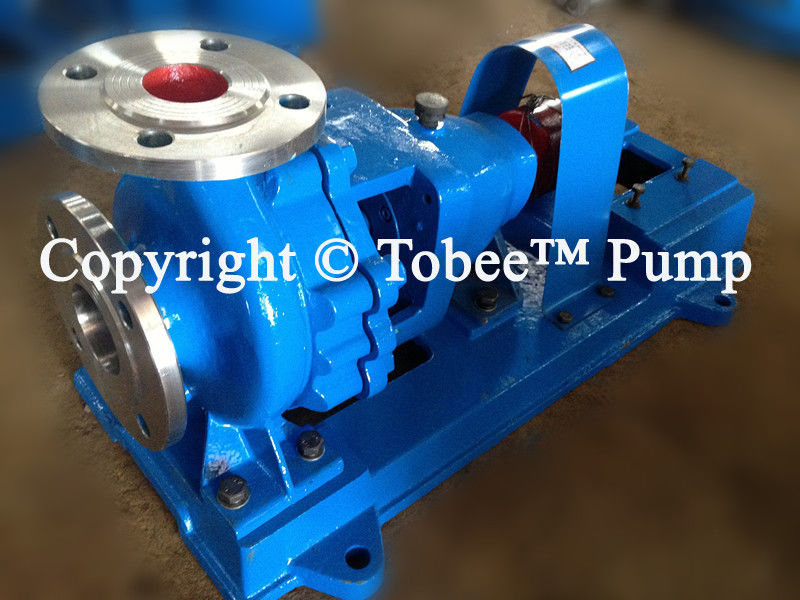

Bomba química Tobee™ TIH es una bomba centrífuga de tipo voladizo de succión final (succión axial) de una sola etapa, que se utiliza para transportar líquidos corrosivos con una viscosidad similar a la del agua y sin partículas sólidas. Los rendimientos y dimensiones marcados y nominales adoptan la norma internacional ISO2858. Tiene características como una amplia gama de rendimiento, alta eficiencia, alto nivel mecánico, químico y físico y un mantenimiento conveniente, etc. Es un producto de tipo ahorro de energía recomendado por la nación, con una eficiencia un 5% mayor que la de la bomba modelo F.
La temperatura de los medios transportados de la bomba química modelo TIH es de -20℃~+105℃. Mediante la adopción del método de enfriamiento, puede transportar medios con una temperatura más alta si es necesario, y se aplica para transportar varios medios corrosivos o medios en los que la contaminación está prohibida, similar al agua, en industrias como la industria química, el petróleo, la metalurgia, la energía eléctrica, la fabricación de papel, los alimentos, la farmacia y la fibra sintética, etc.
Especificación:
Tamaño (descarga): 25 mm a 450 mm
Capacidad: 3,4~ 1200 m3/h
Altura: 6 m ~ 135 m
Eficiencia: Hasta 92%
Materiales: Hierro fundido, SS 304, SS 316,CD4MCu,Duplex SS, Bronce, etc.
Especificación detallada:
| Artículo | Tipo de succión final centrífuga |
| Tipo de bomba | Bomba química TIH |
| Materiales | Hierro fundido, SS 304, SS316L, Duplex S.S, Bronce, etc. |
| Tipo de accionamiento | Motor eléctrico o motor diésel |
| Sello | Sello de empaquetadura o sello mecánico |
| Conducir | Acoplamiento |
| Girar | En el sentido de las agujas del reloj |
| Estructura | Bomba de una sola etapa |
| Uso | Productos químicos o líquidos corrosivos |
| Estándar o No estándar | Estándar |
| Solicitud | Suministro de agua, petróleo, productos químicos, central eléctrica, procesamiento de aguas residuales, fábrica de alimentos, pulpa de papel. |
| Diámetro de salida | 25-450 mm |
| Capacidad | 3,4-1200 m3/h |
| Altura | 3,7-135 m |
| Velocidad de rotación | 980-3600r/min |
| Poder | 0,5-185kW |
| Certificado | ISO9001 |
| Característica | Alta eficiencia, fácil mantenimiento |
Tobee™ Bomba química TIHParámetro de rendimiento:
| Modelo | Entrada (m) |
Salida (mm) |
Capacidad (m3/h) |
Altura (m) |
Motor eléctrico |
Impulsor (mm) |
|
| Model | KW | ||||||
| TIH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
| TIH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
| TIH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
| TIH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 |
| TIH80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 |
| TIH80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 |
| TIH80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 |
| TIH100-80-125 | 100 | 80 | 100 | 20 | Y160T 1 -2 | 11 | 160 |
| TIH100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 |
| TIH100-65-315 | 100 | 65 | 50 | 32 | Y160T-4 | 11 | 200 |
| TIH125-100-200 | 125 | 100 | 200 | 50 | Y225T-2 | 45 | 250 |
| TIH125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 |
| TIH125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 |
| TIH150-125-250 | 150 | 125 | 200 | 20 | Y180T-4 | 18.5 | 250 |
| TIH150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 |
| TIH150-125-400 | 150 | 125 | 200 | 50 | YB250T-4 | 55 | 400 |
| TIH200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 |
| TIH200-150-315 | 200 | 150 | 400 | 32 | YB225T-4 | 45 | 315 |
| TIH200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
Tobee™ TIH Chemical Pump Diagrama de componentes:
Bomba química Tobee™ TIH Dibujo estructural:
Pantalla de la bomba química Tobee™ TIH:
Control de calidad de la bomba química Tobee™ TIH:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de materia prima | Muestreo, análisis químico del material |
| Fundición y composición | Análisis químico del material de las piezas de la bomba |
| Inspección de calidad de fundición | |
| Mecanizado de componentes clave | Inspección de precisión dimensional |
| Equilibrio del impulsor | |
| Ensamblaje general | Operación del procedimiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentos | |
| Piezas de repuesto y accesorios |
Servicio posventa de la bomba química Tobee™ TIH:
Como las piezas en contacto con el líquido de la bomba, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podemos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.
Servicios de embalaje y transporte
Teniendo en cuenta el tamaño de la bomba del pedido, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y son muy conscientes de cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento y el dibujo de disposición general, el manual de funcionamiento se enviarán dentro de las 24 horas para su comprobación. Por lo tanto, no dude en contactarnos si tiene alguna necesidad.
Bomba química Tobee™ TIHAplicación in situ:
1. Sistema de limpieza.
2. Cada serie de maquinaria alimentaria y producción de medicamentos
3. Sistema de protección del medio ambiente.
4. Tratamiento de aguas residuales para la fabricación de papel, metalurgia, galvanización, fundición, tinte.
5. Sistema de galvanoplastia y teñido.
6. Tratamiento de sumideros industriales y químicos
7. Motor a prueba de explosiones para aceite, alcohol y otros líquidos explosivos.
Bomba química Tobee™ TIHPiezas de repuesto:
PREGUNTAS MÁS FRECUENTES:
