Datos del producto:
Pago y Envío Términos:
|
| Tamaño: | 25 ~ 450 mm de la bomba | capacidad: | 1.5~ 1200 m3/h |
|---|---|---|---|
| Head: | 8 ~ 150m | Material: | Cast iron,SS304,SS316,CD4MCu,Duplex SS,Bronze etc |
| Aplicación: | Irrigación, suministro de agua, marino, lucha contra incendios, etc. | Tipo de bomba: | Bomba en línea |
| El conductor: | Motor eléctrico | Tipo de sello: | Sello de embalaje, sello mecánico |
| Certificado: | Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes: | Temperature: | Ambient |
Bomba en línea vertical TSG Tobee™es un producto de ahorro de energía de alta eficacia diseñado con éxito mediante la adopción de los datos de propiedad de la bomba centrífuga modelo TS y las ventajas únicas de la bomba vertical y estrictamente de acuerdo con la norma mundial ISO2858 y la última norma nacional, y un producto ideal para reemplazar la bomba horizontal TS, la bomba modelo TDL, etc. Bombas ordinarias.
El rango de caudal es de 1,5-2400 m³/h y el rango de altura es de 8-150 m, y existen tipos básicos, tipo derivación, tipo de corte A, B, C, etc., más de 250 especificaciones. Y según el diferente medio de caudal y temperatura, bomba de agua caliente TIRG (TGRG), bomba química TIHG y bomba de aceite TSGB (TYG) y bomba química vertical no explosiva TIHGB. etc. Productos de la serie. del mismo tipo y con los mismos datos de propiedad han sido diseñados y fabricados.
Especificación:
Tamaño (descarga): 25 mm a 450 mm
Capacidad: 1,5~ 2400 m3/h
Altura: 8 ~ 150 m
Eficiencia: Hasta 92%
Materiales: Hierro fundido, SS 304, SS 316,CD4MCu,SS dúplex, Bronce, etc.
Especificación detallada:
| Artículo | Tipo vertical centrífugo |
| Tipo de bomba | Bomba en línea TSG |
| Materiales | Hierro fundido, SS 304, SS316L, SS dúplex, Bronce, etc. |
| Tipo de accionamiento | Motor eléctrico |
| Sello | Sello de empaquetadura o sello mecánico |
| Accionamiento | Acoplamiento |
| Girar | En el sentido de las agujas del reloj |
| Estructura | Bomba de una etapa |
| Uso | Productos químicos o líquidos corrosivos |
| Estándar o No estándar | Estándar |
| Aplicación | Suministro de agua, Agua de mar, Circulación de agua caliente, Productos químicos, Procesamiento de aguas residuales, Incendios, etc. |
| Diámetro de salida | 25-450 mm |
| Capacidad | 3,4-1200 m3/h |
| Altura | 3,7-135 m |
| Velocidad de rotación | 980-3600 r/min |
| Potencia | 0,5-185 kW |
| Certificado | ISO9001 |
| Característica | Alta eficiencia, Fácil mantenimiento |
Tobee™ Bomba en línea vertical TSGParámetro de rendimiento:
| Modelo | Tamaño | Capacidad | Altura | Eficiencia | Velocidad | Motor | (NPSH)r | |
| mm | m3/h | L/S | m | % | r/min | KW | ||
| TSG15-80 | 15 | 1.1 | 0.3 | 8.5 | 26 | 2900 | 0.18 | 2.3 |
| 1.5 | 0.42 | 8 | 34 | |||||
| 2.0 | 0.55 | 7 | 34 | |||||
| TSG20-110 | 20 | 1.8 | 0.5 | 16 | 25 | 2900 | 0.37 | 2.3 |
| 2.5 | 0.69 | 15 | 34 | |||||
| 3.3 | 0.91 | 13.5 | 35 | |||||
| TSG20-160 | 20 | 1.8 | 0.5 | 33 | 19 | 2900 | 0.75 | 2.3 |
| 2.5 | 0.69 | 32 | 25 | |||||
| 3.3 | 0.91 | 30 | 23 | |||||
| TSG25-110 | 25 | 2.8 | 0.78 | 16 | 34 | 2900 | 0.55 | 2.3 |
| 4 | 1.11 | 15 | 42 | |||||
| 5.2 | 1.44 | 13.5 | 41 | |||||
| TSG25-125 | 25 | 2.8 | 0.78 | 20.6 | 28 | 2900 | 0.75 | 2.3 |
| 4 | 1.11 | 20 | 36 | |||||
| 5.2 | 1.44 | 18 | 35 | |||||
| TSG25-160A | 25 | 2.6 | 0.12 | 29 | 31 | 2900 | 1.1 | 2.3 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| TSG32-100(I) | 32 | 4.4 | 1.22 | 13.2 | 48 | 2900 | 0.75 | 2 |
| 6.3 | 1.75 | 12.5 | 54 | |||||
| 8.3 | 2.32 | 11.3 | 53 | |||||
| TSG32-125 | 32 | 3.5 | 0.97 | 22 | 40 | 2900 | 0.75 | 2.3 |
| 5 | 0.39 | 20 | 44 | |||||
| 6.5 | 1.8 | 18 | 42 | |||||
| TSG32-125A | 32 | 3.1 | 0.86 | 17.6 | 43 | 2900 | 0.55 | 2.3 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 14.4 | ||||||
| TSG32-160(I) | 32 | 4.4 | 1.22 | 33.2 | 34 | 2900 | 2.2 | 2 |
| 6.3 | 1.75 | 32 | 40 | |||||
| 8.3 | 2.32 | 30.2 | 42 | |||||
| TSG32-200(I) | 32 | 4.4 | 1.22 | 50.5 | 26 | 2900 | 4 | 2 |
| 6.3 | 1.75 | 50 | 33 | |||||
| 8.3 | 2.32 | 48 | 35 | |||||
| TSG32-200A | 32 | 2.8 | 0.78 | 44.6 | 34 | 2900 | 2.2 | 2 |
| 4 | 1.11 | 44 | 40 | |||||
| 5.2 | 1.44 | 42.7 | 42 | |||||
| TSG40-100 | 40 | 4.4 | 1.22 | 13.2 | 48 | 2900 | 0.55 | 2.3 |
| 6.3 | 1.75 | 12.5 | 54 | |||||
| 8.3 | 2.31 | 11.3 | 53 | |||||
| TSG40-160A | 40 | 4.1 | 1.14 | 29 | 34 | 2900 | 1.5 | 2.3 |
| 5.9 | 1.64 | 28 | 39 | |||||
| 7.8 | 2.17 | 26.3 | 39 | |||||
| TSG40-160B | 40 | 3.8 | 1.06 | 25.5 | 34 | 2900 | 1.1 | 2.3 |
| 5.5 | 1.53 | 24 | 38 | |||||
| 7.2 | 2.0 | 22.5 | 37 | |||||
| TSG40-200 | 40 | 4.4 | 1.22 | 51 | 26 | 2900 | 4 | 2.3 |
| 6.3 | 1.75 | 50 | 33 | |||||
| 8.3 | 2.31 | 48 | 32 | |||||
| TSG40-200A | 40 | 4.1 | 1.14 | 45 | 26 | 2900 | 3 | 2.3 |
| 5.9 | 1.64 | 44 | 31 | |||||
| 7.8 | 2.17 | 42 | 30 | |||||
| TSG40-200B | 40 | 3.7 | 1.03 | 38 | 29 | 2900 | 2.2 | 2.3 |
| 5.3 | 1.47 | 36 | ||||||
| 7.0 | 1.94 | 34.5 | ||||||
| TSG40-250 | 40 | 4.4 | 1.22 | 82 | 24 | 2900 | 7.5 | 2.3 |
| 6.3 | 1.75 | 80 | 28 | |||||
| 8.3 | 2.31 | 74 | 28 | |||||
| TSG40-100(I)A | 40 | 8 | 2.22 | 10.6 | 60 | 2900 | 0.75 | 2.3 |
| 11 | 3.05 | 10 | ||||||
| 14.5 | 4.03 | 9 | ||||||
| TSG40-125(I) | 40 | 8.8 | 2.44 | 21.2 | 49 | 2900 | 1.5 | 2.3 |
| 12.5 | 3.47 | 20 | 58 | |||||
| 16.3 | 4.53 | 17.8 | 57 | |||||
| TSG40-125(I)A | 40 | 8 | 2.22 | 17 | 57 | 2900 | 1.1 | 2.3 |
| 11 | 3.05 | 16 | ||||||
| 14.5 | 4.03 | 14 | ||||||
| TSG40-160(I) | 40 | 8.8 | 2.44 | 33 | 45 | 2900 | 3 | 2.3 |
| 12.5 | 3.47 | 32 | 52 | |||||
| 16.3 | 4.53 | 30 | 51 | |||||
| TSG40-160(I)A | 40 | 8.2 | 2.28 | 29 | 44 | 2900 | 2.2 | 2.3 |
| 11.7 | 3.25 | 28 | 51 | |||||
| 15.2 | 4.22 | 26 | 50 | |||||
Tobee™ Bomba en línea vertical TSGDiagrama de componentes:
Tobee™ Bomba en línea vertical TSGDibujo estructural:

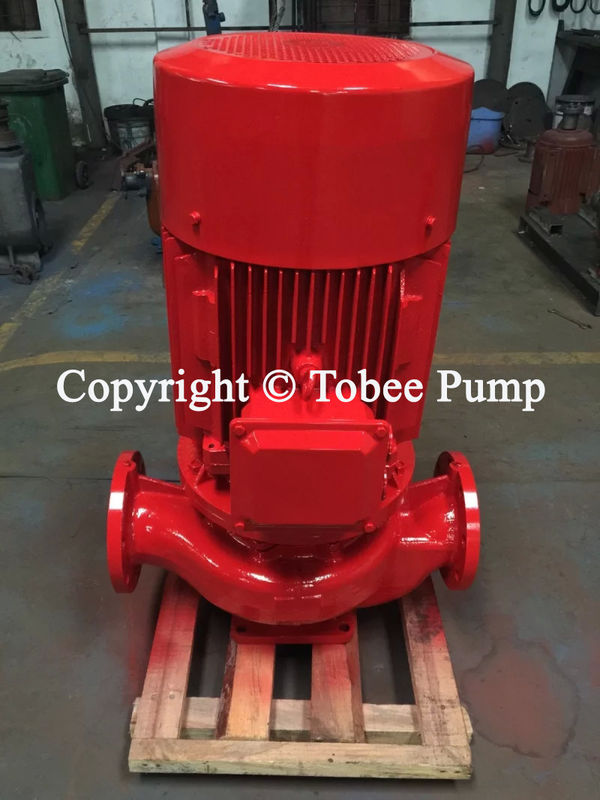

Tobee™ Pantalla de la bomba en línea vertical TSG:
Tobee™ Control de calidad de la bomba en línea vertical TSG:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de materia prima | Muestreo, análisis químico del material |
| Fundición y composición | Análisis químico del material de las piezas de la bomba |
| Inspección de calidad de la fundición | |
| Mecanizado de componentes clave | Inspección de precisión dimensional |
| Equilibrado del impulsor | |
| Ensamblaje general | Operación del procedimiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentos | |
| Piezas de repuesto y accesorios |
Servicio posventa de la bomba en línea vertical TSG Tobee™:
Como las piezas en contacto con el líquido de la bomba, como el impulsor, el revestimiento de la voluta, el inserto FPL, el casquillo de la garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.
Servicios de embalaje y transporte
Teniendo en cuenta el tamaño de la bomba del pedido, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y son muy conscientes de cualquier aplicación in situ. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán en un plazo de 24 horas para su comprobación. Por lo tanto, no dude en ponerse en contacto con nosotros si tiene alguna necesidad.
Tobee™ Bomba en línea vertical TSG Aplicación in situ:
1. Sistema de limpieza.
2. Todas las series de producción de maquinaria y medicamentos alimenticios
3. Sistema de protección del medio ambiente.
4. Tratamiento de aguas residuales para la fabricación de papel, la metalurgia, la galvanización, la fundición, el tinte.
5. Sistema de galvanoplastia y teñido.
6. Tratamiento de sumideros industriales y químicos
7. Motor a prueba de explosiones para aceite, alcohol y otros líquidos explosivos.
Tobee™ Bomba en línea vertical TSG Piezas de repuesto:
