| Size: | 4~22 inch pump | Capacity: | 12~3700m3/h |
|---|---|---|---|
| Head: | 3~95m | Material: | High chrome alloy,Cast Iron,Stainless steel etc |
| Seal type: | Expeller seal, Packing seal, Mechanical seal | No. of vanes: | 2~5 Vanes |
| Impeller suction way: | End Suction Gravel Pump | Shaft position from the horizontal: | Horizontal Pump |
| Pump color: | Decided By Users | Warranty: | One Year |
| Certificate: | ISO,CE,SGS,DNV | Application: | Mining,Coal,Metallurgy,Dredging,Power plant,Chemical plant etc |

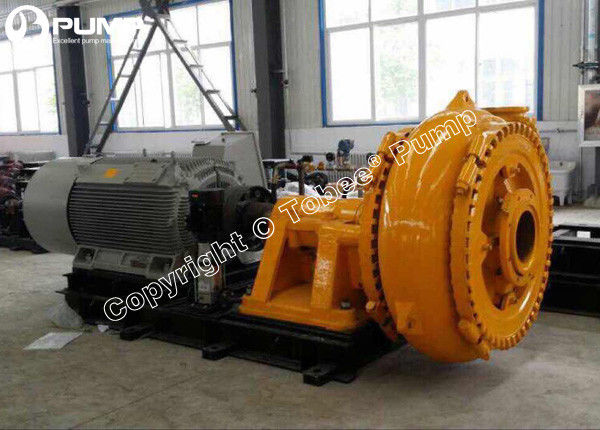

TobeeTMT.G Bomba de arena y gravason la gama más completa de bombas de arena de grava centrífuga para uso en aplicaciones mineras, químicas y de la industria general.Las bombas de grava de arena horizontal están diseñadas para aplicaciones de trabajo pesado como la minería, sector energético, dragado fluvial y relaves, así como aplicaciones especiales, que se utilizan para el bombeo continuo de arena y grava de alta densidad y abrasiva.
Especificación:
Tamaño (descarga): 4" a 22" de la bomba
Capacidad: 36~ 3700 m3/h
Cabeza: 6 m ~ 95 m
Los materiales sólidos para la manipulación: 0 ~ 650 mm
Concentración: 0% ~ 70%
Material:Alta aleación de cromo
Especificación detallada:
1Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y obvio ahorro de energía.
2Gran profundidad de arena de dragado, alta densidad de barro de dragado, buena NPSH de la bomba y una fuerte capacidad de elevación de succión.
3La bomba de dragado puede descargar persistentemente grava, gran cantidad de plástico del suelo, etc.
4La bomba de arena de grava se puede combinar directamente con motor o motor diesel.
5. Amplia aplicación.La bomba de arena de grava se puede utilizar en varios tipos de calidad del suelo.En general,la bomba de arena de draga se combina con un impulsor con 3 o 5 piezas de paleta.Al mismo tiempo,la bomba de arena de draga se utiliza para la extracción de arena de tierra.Las ruedas pueden estar provistas de diferentes diámetros y tipos de paletas para adaptarse a diferentes condiciones de trabajo..
6- Pequeñas pérdidas hidráulicas, alta eficiencia y bajo consumo de aceite.
7Poco volumen, peso ligero.
8Funcionamiento estable, poca vibración, bajo ruido.
9Construcción simple y fiable, fácil desmontaje y montaje, mantenimiento conveniente.
10- Sellado confiable sin fugas.
11- Larga vida útil de las piezas.
Parámetro de rendimiento de la bomba de arena y grava TobeeTM TG:
| Modelo | En el punto de salida Dia. (mm) |
Rendimiento en agua limpia |
Dia del impulsor. (mm) |
- ¿ Qué es?.Las demás (mm) |
|||||
| Velocidad No (rpm) |
Flujo- ¿ Qué? (m3/h) |
CabezaH. (m) |
Efecto (%) |
- ¿ Qué es?.El poder (kW) |
|||||
| 6/4D-TG | 100 | 600 a 1400 años | Entre 36 y 250 | 7-56 años | 50 | 60 | 378 | 82 | |
| Se trata de un sistema de control de las emisiones de gases de escape. | 150 | 800 a 1400 años | 180 a 540 | 12 a 52 años | 60 | 120 | 378 | 120 | |
| 10/8F-TG | 200 | Entre 500 y 1000 | 180 a 820 | 12 a 56 años | 60 | 560 | 533 | 178 | |
| 12/10G-TG | 250 | 400 a 850 | 360 a 1200 | 12 a 60 | 65 | 600 | 667 | 220 | |
| Se aplicará el procedimiento siguiente: | 300 | 300 a 700 | 700 a 2700 | 8 a 70 | 65 | 600 | 864 | 241 | |
| 14/12TU-TG | 300 | 300 a 700 | 700 a 2700 | 8 a 70 | 65 | 1200 | 864 | 241 | |
| 10/8F-TGH | 200 | 500 a 1100 | 50 a 900 | 20 a 90 | 60 | 560 | 610 | 180 | |
| 12/10G-TGH | 250 | Entre 350 y 700 | 500 a 2000 | Entre 20 y 80 | 70 | 600 | 915 | 210 | |
| 16/14TU-TGH | 350 | 250 a 500 | 1000 a 2800 | Entre 20 y 80 | 70 | 1200 | 1200 | 230 | |
Diagrama de los componentes de la bomba de arena de grava TobeeTM TG:
Tobee TM TG bomba de arena y gravaDibujo estructural:
Tobee TM TG bomba de arena y gravaSello del eje:
Sello del embalaje:
Como uno de los sellos más utilizados para los ejes giratorios,el sello de embalaje puede venir con una disposición de lavado bajo o completo que utiliza agua de lavado para evitar que los medios escapen de la carcasa de la bombaEste tipo de sellado es adecuado para su uso en todas las condiciones de bombeo, en situaciones en las que puedan encontrarse sólidos corrosivos o altas temperaturas.Se utiliza fibra de teflón o aramida como material de embalaje para la glándulaPara condiciones de abrasión elevada, está disponible una funda de eje de cerámica.
Sello de expulsión:
La combinación del impulsor y del expulsor crea la presión necesaria para sellar contra fugas.Este tipo de sellado puede satisfacer los requisitos de sellado para aplicaciones en las que el sellado de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio., o se permite que el agua de sellado entre en la cámara de bombeo para diluir el estiércol.
Sello mecánico:
La serie TH de bombas de estiércol de trabajo pesado utiliza un diseño de sellado mecánico a prueba de fugas que permite una fácil instalación y reemplazo.Otros tipos de sellado mecánico se encuentran entre las opciones para adaptarse a la bomba de estiércol para diversas aplicaciones de bombeo.
Tobee TM TG bomba de arena y gravaTipo de unidad:
Tobee TM TG bomba de arena y gravaControl de calidad:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de la materia prima | Muestreo, análisis químico de los materiales |
| Casting y composición | Análisis químico del material de las partes de la bomba |
| Inspección de la calidad de la fundición | |
| Mecanizado de componentes clave | Inspección de precisión de las dimensiones |
| Balanceado del impulsor | |
| Asamblea general | Procedimiento de funcionamiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y cabeza |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentación | |
| Partes de repuesto y accesorios |
Servicio de posventa de la bomba de arena y grava Tobee TM TG:
Como la bomba de estiércol de los extremos húmedos partes tales como el impulsor, revestimiento volute, inserción FPL, arbusto de garganta son partes de consumo y podríamos proporcionarle siempre las partes de la bomba de estiércol calificados en muy poco tiempo.
Servicios de transporte de embalajes
Teniendo en cuenta el tamaño de la bomba de pedido y podríamos proporcionar caso o paleta según su necesidad para asegurarse de que sea lo suficientemente seguro durante el transporte por carretera y océano de larga distancia.tener su propia empresa de exportación y por lo que podríamos ayudarle a encontrar la mejor solución de envío marítimo y servicio para usted de los bienes fuera de la fábrica a su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en la instalación de bombas y son muy conscientes de cualquier aplicación.Podríamos proporcionar en el extranjero servicio de instalación de bombas y esperar la fabricación de bombas y ventasLa instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de apoyo técnico
Hoja de datos técnicos, curva de rendimiento, dibujo de arreglo general, manual operativo será enviado dentro de los 24 para su verificación, así que no dude en contactarnos si tiene alguna necesidad.
La aplicación en el sitio de la bomba de arena de grava TobeeTM TG:
1) Minería:Bombas de materias primas para lodos de mineral negro y no ferroso y transportadoras de todos los tipos de concentrados y relaves
2) Metalurgia:Transporte de diversos estiércols para la fabricación de aluminio o acero
3)El carbón: extracción, lavado y transporte de materias primas de carbón grueso y fino
4)Eléctricidad:Eliminar las cenizas de las centrales eléctricas, las cenizas de lavado, los diversos desechos de cenizas o el transporte de escombros de cenizas
5)Materiales de construcción:Varios estiércol de arena de barro (como el estiércol de cemento) transporte
6)Químico: Fábrica de fertilizantes fosfáticos o de fertilizantes potásicos
7)Conservación del agua:Lago, dragas fluviales, sedimentos, arena, arcilla de alta calidad
Tobee TM TG bomba de arena y gravaPartes de repuesto:
