Datos del producto:
Pago y Envío Términos:
|
Tamaño: | 10" x 8" | Nombre: | Bomba de arena y grava para minería |
---|---|---|---|
Modelo: | Bomba de arena y grava 10x8 F G | Type: | gravel sand pump |
Capacity: | 216-936m3/h | Head: | 8-52m |
Velocidad: | 500 a 1000 rpm | NPSHr: | 3-7.5m |
Manipulación de sólidos: | No más de 83 mm. | Concentración: | el 58% |
Seal arrangements: | Packing seal, Expeller seal, mechanical seal | No. of vanes: | 2~5 Vanes |
Vía de succión del impulsor: | Bomba de grava de succión de extremo | Posición del eje desde la horizontal: | Bomba horizontal de arena y grava |
Aplicación: | Minería,carbón, metalurgia, dragado, planta de energía, planta química, etc. |

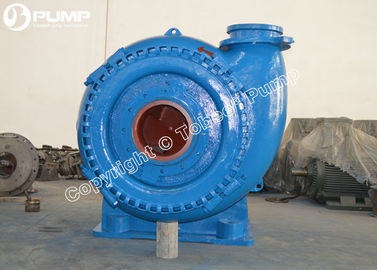

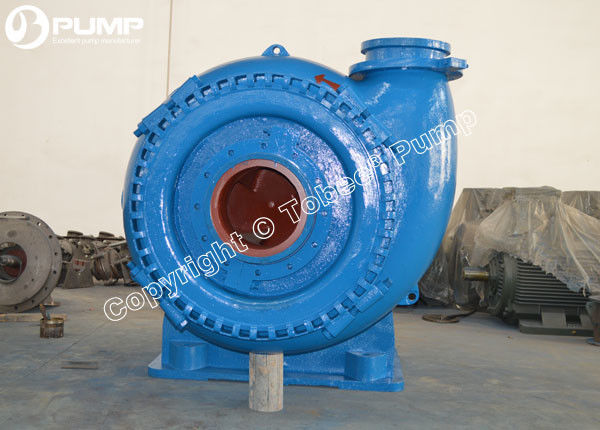

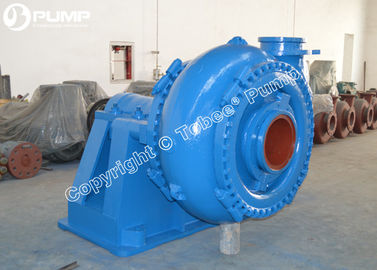

Tobee® 10x8 F G Bomba Marina de Arena y Grava es el estándar mundial para aplicaciones de dragado y grava. La gama proporciona una excelente vida útil manteniendo la eficiencia durante el ciclo de desgaste, lo que proporciona el mejor costo operativo total. Una amplia variedad de sellos de eje proporciona un ajuste perfecto para una amplia gama de aplicaciones. Pasa sólidos muy grandes que no pueden ser bombeados por las bombas de lodo de la serie AH.
Especificación:
Tamaño: 10" x 8"
Capacidad: 216-936m3/h
Altura: 8-52m
Velocidad: 500-1000rpm
NPSHr: 3-7.5m
Eficiencia: 65%
Potencia: Máx. 560kw
Manejo de sólidos: 210mm
Disposición del sello: Sello de empaquetadura, sello expulsor, sello mecánico
Especificación detallada:
1. Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.
2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buena NPSH de la bomba y fuerte capacidad de elevación por succión.
3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de alta plasticidad, etc.
4. La bomba de arena y grava se puede combinar directamente con un motor o un motor diésel.
5. Amplia aplicación. La bomba de arena y grava se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de álabes. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de álabes para adaptarse a tipos de condiciones de trabajo.
6. Poca pérdida hidráulica, alta eficiencia y bajo consumo de aceite.
7. Poco volumen, peso ligero.
8. Funcionamiento estable, poca vibración, bajo ruido.
9. Construcción simple y confiable, fácil desmontaje y montaje, mantenimiento conveniente.
10. Sellado confiable sin fugas.
11. Larga vida útil de las piezas.
Tobee® Parámetro de rendimiento de la bomba de grava G Sand:
Modelo | Diámetro de salida. (mm) |
Rendimiento con agua limpia |
Diámetro del impulsor (mm) |
Máx..Sólido (mm) |
|||||
Velocidad n (rpm) |
CaudalQ (m3/h) |
AlturaH (m) |
Eficiencia η (%) |
Máx..Potencia (kw) |
|||||
6/4D-G | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
8/6E-G | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
10/8F-G | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
12/10G-G | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
14/12G-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
14/12TU-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
10/8F-GH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
12/10G-GH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
16/14TU-GH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 |
Tobee® Diagrama de componentes de la bomba marina de arena y grava 10x8 F G:
Tobee® 10x8 F G Marine Sand Dravel Pump Dibujo estructural:
Tobee® 10x8 F G Marine Sand Dravel Pump Sello del eje:
Sello de empaquetadura:
Como uno de los sellos más comúnmente utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la prensaestopas. Para condiciones de alta abrasión, hay disponible un manguito de eje cerámico.
Sello expulsor:
La combinación del impulsor y el expulsor crea la presión necesaria para sellar contra fugas. Junto con el sello de prensaestopas o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de prensaestopas de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir la lechada.
Sello mecánico:
La bomba de lodo de servicio pesado de la serie TH utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptar la bomba de lodo para diversas aplicaciones de bombeo.

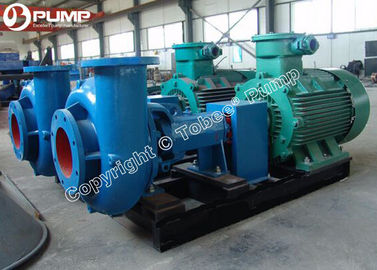

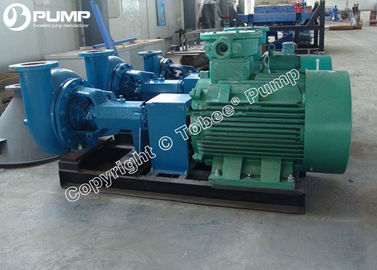

Tobee® 8/6 E-G Gravel Sand Transfer Pump Tipo de accionamiento:
Tobee® 10x8 F G Marine Sand Dravel Pump Control de calidad:
Etapas de fabricación | Actividades de control de calidad |
Llegada de materia prima | Muestreo, análisis químico del material |
Fundición y composición | Análisis químico del material de las piezas de la bomba |
Inspección de calidad de fundición | |
Mecanizado de componentes clave | Inspección de precisión dimensional |
Equilibrado del impulsor | |
Ensamblaje general | Operación del procedimiento |
Prueba estática hidráulica | |
Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
Vibración y ruido | |
Temperatura del rodamiento | |
Inspección final | Embalaje de la unidad de bomba |
Documentos | |
Repuestos y accesorios |
Tobee® 10x8 F G Marine Sand Dravel Pump Servicio postventa:
Como las piezas de los extremos húmedos de la bomba de lodo, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.
Servicios de transporte y embalaje
Teniendo en cuenta el tamaño de la bomba del pedido y podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y es muy consciente de cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán dentro de las 24 horas para su verificación. Por lo tanto, no dude en contactarnos si tiene alguna necesidad.
Tobee® 10x8 F G Marine Sand Dravel Pump Aplicación en el sitio:
1) Mina:Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves
2) Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero
3)Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino
4) Electricidad:Eliminación de cenizas de centrales eléctricas, lavado de cenizas, varios residuos de cenizas o transporte de lodos de cenizas
5) Materiales de construcción:Transporte de varios lodos de arena y barro (como lodo de cemento)
6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfáticos o potásicos
7) Conservación del agua:Dragado de lagos y ríos, sedimentos, arena, arcilla de alta plasticidad Línea de succión para transporte
Tobee® G Sand Gravel Pump Repuestos:
Preguntas frecuentes:
Nota:
* Tobee® es una marca registrada y no representa ni está de ninguna manera afiliada a ® de Weir Minerals Group. Todos los nombres, números, símbolos y descripciones se utilizan únicamente con fines de referencia y no implican que ninguna bomba o pieza enumerada sea el producto de Pumps.
* Tobee® 10x8 F-Las bombas y repuestos de grava G solo son intercambiables con ® 10x8 F-G bombas y repuestos de grava.
