Datos del producto:
Pago y Envío Términos:
|
| Size: | 8" to 40" Pump | Name: | Gravel Dredging Pump |
|---|---|---|---|
| Model: | China Sand Dredge Booster Pump | Tipo: | Bomba de la rastra |
| Capacity: | 36-4320m3/h | Cabeza: | 5 m - 80 m |
| Velocidad: | Se aplicarán las reglas siguientes: | NPSHr: | 2-5.5m |
| Handling solids: | 0-260mm | Concentración: | 0-70% |
| Arreglos de sello: | Sello de embalaje, Sello de expulsión, Sello mecánico | No. de las paletas: | 2 a 5 paletas |
| Vía de succión del impulsor: | Bomba de dragado de succión de extremo | Posición del eje desde la horizontal: | Bomba de dragado horizontal |
| Application: | Mining,Coal,Metallurgy,Dredging,Power plant,Chemical plant etc |

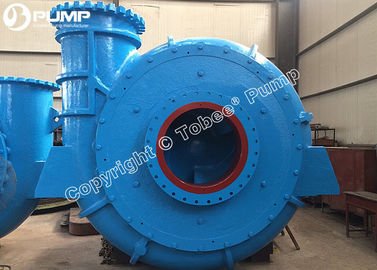

- ¿ Qué pasa?®Pumpas de dragado WNes de una sola etapa de una sola succión en voladizo bombas centrífugas horizontales con ventajas de peso ligero, buena resistencia al desgaste, rendimiento de súper dragado, WN bombas de dragado paso del impulsor es muy ancho,Puede transportar continuamente grava o arcilla de plástico alto y no sucede atasco, especialmente para el dragado de arenas y represas de los ríos y mares.
Las bombas de dragada de la serie WN también pueden integrarse con la caja de engranajes, lo que significa que la bomba y la caja de engranajes comparten un eje común.No sólo ahorrar espacio, pero también reducir el costo y la relación de ruptura, dejar que la bomba de dragado dar juego a la máxima eficacia.
Especificación:
Tamaño: de 8 a 40 pulgadas
Capacidad: 600-25000 m3/h
Cabeza: entre 20 y 86 m
Los materiales sólidos para la manipulación: 0-350 mm
Concentración: 0% a 70%
Material: aleación de hipercromo, hierro fundido, acero inoxidable, etc.
Especificación detallada:
1Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y obvio ahorro de energía.
2Gran profundidad de arena de dragado, alta densidad de barro de dragado, buena NPSH de la bomba y una fuerte capacidad de elevación de succión.
3La bomba de dragado puede descargar persistentemente grava, gran cantidad de plástico, etc.
4La bomba de arena de grava se puede combinar directamente con motor o motor diesel.
5. Amplia aplicación.La bomba de arena de grava se puede utilizar en varios tipos de calidad del suelo.En general,la bomba de arena de draga se combina con un impulsor con 3 o 5 piezas de paleta.Al mismo tiempo,la bomba de arena de draga se utiliza para la extracción de arena de tierra.Las ruedas pueden estar provistas de diferentes diámetros y tipos de paletas para adaptarse a diferentes condiciones de trabajo..
6- Pequeñas pérdidas hidráulicas, alta eficiencia y bajo consumo de aceite.
7Poco volumen, peso ligero.
8Funcionamiento estable, poca vibración, bajo ruido.
9Construcción simple y fiable, fácil desmontaje y montaje, mantenimiento conveniente.
10- Sellado confiable sin fugas.
11- Larga vida útil de las piezas.
- ¿ Qué pasa?®Pumpas de dragado WNParámetro de rendimiento:
| Modelo | Capacidad Q (m3/h) |
Capítulo H (m) |
Velocidad (rpm) |
Efecto (%) |
NPSH (m) |
La entrada es Dia. (mm) |
Es una salida Dia. (mm) |
Max. partículas (mm) |
| 200 WND | 600 a 800 | Entre 20 y 40 | 700 a 900 | Entre 60 y 65 | Se trata de un5 | 250 | 200 | 178 |
| 200WN | 750 a 1000 | Entre 40 y 65 | 700 a 850 | 70 a 72 años | El valor de las emisiones | 250 | 200 | 180 |
| 250 WND | 950 a 1100 años | Entre 20 y 40 | Entre 500 y 700 | 65 a 70 años | El valor de las emisiones | 300 | 250 | 220 |
| 250 WN | 1100 a 1300 | Entre 40 y 65 | Entre 500 y 650 | 70 a 74 años | El valor de las emisiones | 350 | 250 | 144 |
| 300 WND | Entre 1500 y 1800 | Entre 20 y 40 | 400 a 600 | Entre 65 y 68 | El valor de las emisiones | 350 | 300 | 241 |
| 300WN | 1800 a 2200 | Entre 40 y 65 | 400 a 550 | 74 a 78 años | El valor de las emisiones | 450 | 300 | 241 |
| 350WN | 2600 a 3000 | Entre 40 y 65 | 400 a 550 | 74 a 78 años | Se trata de un5 | 450 | 350 | 245 |
| 400WN | 2800 a 3200 | Entre 20 y 40 | 400 a 550 | 74 a 78 años | Se trata de un5 | 450 | 400 | 250 |
| 450WN | Las demás | 40 a 67 años | 350 a 500 | 76-80 | Se trata de un5 | 600 | 450 | 354 |
| 500 WND | 3600 a 4200 | Entre 20 y 40 | Las demás: | 72 a 75 | Se trata de un8 | 600 | 500 | 330 |
| 500WN | 4500 a 5500 | Entre 40 y 65 | Entre 350 y 450 | 78 a 80 | Se trata de un8 | 650 | 500 | 250 |
| 600WN | Entre los 5000 y los 9000 | 55 a 80 | 280 a 420 | 81 a 85 años | El valor de las emisiones | 660 | 600 | 220 |
| 700WN | Entre 8000 y 12000 | 60 a 85 años | Las demás: | 83 a 85 años | El valor de las emisiones | 760 | 700 | 280 |
| 900WN | 12000 a 19000 | Entre 50 y 75 | 280 a 330 | 85 a 87 años | El valor de las emisiones | 960 | 900 | 320 |
| 1000WN | 16000 a 25000 | 23 a 76 años | 181-290 | 85 a 87 años | El valor de las emisiones | 1200 | 1000 | 350 |
- ¿ Qué pasa?®Diagrama del componente de la bomba de dragada WN:
- ¿ Qué pasa?®Diseño estructural de la bomba de dragada WN:
- ¿ Qué pasa?®El sello del eje de la bomba de la draga WN:
Sello del embalaje:
Como uno de los sellos más utilizados para los ejes giratorios,el sello de embalaje puede venir con una disposición de lavado bajo o completo que utiliza agua de lavado para evitar que los medios escapen de la carcasa de la bombaEste tipo de sellado es adecuado para su uso en todas las condiciones de bombeo, en situaciones en las que puedan encontrarse sólidos corrosivos o altas temperaturas.Se utiliza fibra de teflón o aramida como material de embalaje para la glándulaPara condiciones de abrasión elevada, está disponible una funda de eje de cerámica.
Sello de expulsión:
La combinación del impulsor y del expulsor crea la presión necesaria para sellar contra fugas.Este tipo de sellado puede satisfacer los requisitos de sellado para aplicaciones en las que el sellado de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio., o se permite que el agua de sellado entre en la cámara de bombeo para diluir el estiércol.
Sello mecánico:
La serie TH de bombas de estiércol de trabajo pesado utiliza un diseño de sellado mecánico a prueba de fugas que permite una fácil instalación y reemplazo.Otros tipos de sellado mecánico se encuentran entre las opciones para adaptarse a la bomba de estiércol para diversas aplicaciones de bombeo.
- ¿ Qué pasa?®Control de calidad de la bomba de dragada WN:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de la materia prima | Muestreo, análisis químico de los materiales |
| Casting y composición | Análisis químico del material de las partes de la bomba |
| Inspección de la calidad de la fundición | |
| Mecanizado de componentes clave | Inspección de precisión de las dimensiones |
| Balanceado del impulsor | |
| Asamblea general | Procedimiento de funcionamiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y cabeza |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentación | |
| Partes de repuesto y accesorios |
- ¿ Qué pasa?®Pumpas de dragado WNServicio postventa:
Como la bomba de estiércol de los extremos húmedos partes tales como el impulsor, revestimiento volute, inserción FPL, arbusto de garganta son partes de consumo y podríamos proporcionarle siempre las partes de la bomba de estiércol calificados en muy poco tiempo.
Servicios de transporte de embalajes
Teniendo en cuenta el tamaño de la bomba de pedido y podríamos proporcionar caso o paleta según su necesidad para asegurarse de que sea lo suficientemente seguro durante el transporte por carretera y océano de larga distancia.tener su propia empresa de exportación y por lo que podríamos ayudarle a encontrar la mejor solución de envío marítimo y servicio para usted de los bienes fuera de la fábrica a su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en la instalación de bombas y son muy conscientes de cualquier aplicación.Podríamos proporcionar en el extranjero servicio de instalación de bombas y esperar la fabricación de bombas y ventasLa instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de apoyo técnico
Hoja de datos técnicos, curva de rendimiento, dibujo de arreglo general, manual operativo será enviado dentro de los 24 para su verificación, así que no dude en contactarnos si tiene alguna necesidad.
- ¿ Qué pasa?®Pumpas de dragado WN Aplicación in situ:
1) Minería:Bombas de materias primas para lodos de mineral negro y no ferroso y transportadoras de concentrados y relaves de todo tipo
2) Metalurgia:Transporte de diversos estiércols para la fabricación de aluminio o acero
3)El carbón: extracción, lavado y transporte de diversas materias primas y finas de carbón
4)Eléctricidad:Eliminar las cenizas de las centrales eléctricas, las cenizas de lavado, los diversos residuos de ceniza o el transporte de escombros de ceniza
5)Materiales de construcción:Varios estiércol de arena de barro (como el estiércol de cemento) transporte
6)Químico: Fábrica de fertilizantes fosfáticos o de fertilizantes potásicos
7)Conservación del agua:Lago, dragas fluviales, sedimentos, arena, arcilla de alta calidad
La bomba de arena para grava Tobee® GPartes de repuesto:
