Datos del producto:
Pago y Envío Términos:
|
| Tamaño: | 14" x 12" | Nombre: | Bomba de arena y grava para minería |
|---|---|---|---|
| Modelo: | Bomba de arena y grava 14x12T-G | Tipo: | bomba de arena de grava |
| capacidad: | 576 a 3024 m3/h | Cabeza: | los 8-70m |
| Velocidad: | Las partidas de los motores de las categorías M1 y M2 | NPSHr: | Entre 2 y 8 m |
| Manipulación de sólidos: | 241m m | Concentración: | el 58% |
| Arreglos de sello: | Sello de embalaje, Sello de expulsión, Sello mecánico | No. de las paletas: | 2 a 5 paletas |
| Vía de succión del impulsor: | Bomba de grava de succión de extremo | Posición del eje desde la horizontal: | Bomba horizontal de arena y grava |
| Aplicación: | Minería,carbón, metalurgia, dragado, planta de energía, planta química, etc. |

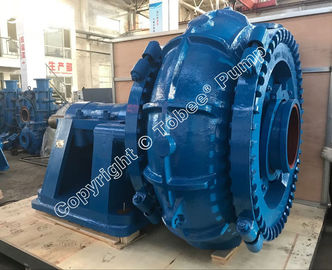

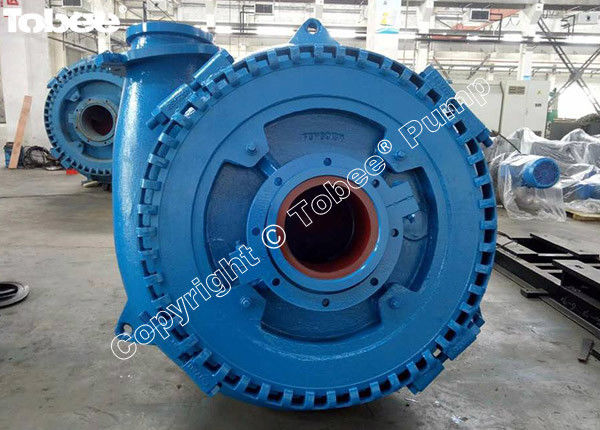

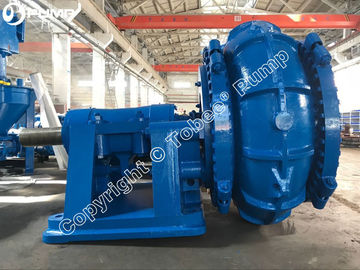

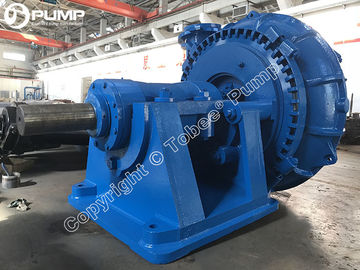

Tobee®Bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G está diseñada específicamente para el bombeo continuo de lodos extremadamente agresivos, con una amplia distribución del tamaño de las partículas. Sus piezas de desgaste están hechas de una aleación de alto cromo, la dureza puede ser de hasta HRC65, capaz de manejar partículas grandes con eficiencias consistentemente altas, lo que resulta en un bajo costo de propiedad. El perfil interno de gran volumen de la carcasa reduce las velocidades asociadas, lo que aumenta aún más la vida útil de los componentes.
Especificación:
Tamaño: 14" x 12"
Capacidad: 576-3024m3/h
Altura: 8-70m
Velocidad: 300-700rpm
NPSHr: 2-8m
Eficiencia: 68%
Potencia: Máx. 1200kw
Manipulación de sólidos: 241 mm
Materiales: Aleación de alto cromo, hierro fundido, acero fundido, acero inoxidable, etc.
Especificación detallada:
1. Modelo de bomba de arena de dragado hidráulico avanzado, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.
2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buena NPSH de la bomba y fuerte capacidad de elevación por succión.
3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de plástico alto, etc.
4. La bomba de arena de grava se puede combinar directamente con un motor o un motor diésel.
5. Amplia aplicación. La bomba de arena de grava se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de paletas. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de paletas para adaptarse a tipos de condiciones de trabajo.
6. Poca pérdida hidráulica, alta eficiencia y bajo consumo de aceite.
7. Poco volumen, peso ligero.
8. Funcionamiento estable, poca vibración, bajo ruido.
9. Construcción simple y confiable, fácil desmontaje y montaje, mantenimiento conveniente.
10. Sellado confiable sin fugas.
11. Larga vida útil de las piezas.
Tobee®Parámetro de rendimiento de la bomba de arena y grava G:
| Modelo | Diámetro de salida. (mm) |
Rendimiento con agua limpia |
Diámetro del impulsor (mm) |
Máx..Sólido (mm) |
|||||
| Velocidad n (rpm) |
CaudalQ (m3/h) |
AlturaH (m) |
Eficiencia η (%) |
Máx..Potencia (kw) |
|||||
| 6/4D-G | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
| 8/6E-G | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
| 10/8F-G | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
| 12/10G-G | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
| 14/12G-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
| 14/12TU-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
| 10/8F-GH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
| 12/10G-GH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
| 16/14TU-GH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 | |
Tobee®Diagrama de componentes de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
Tobee®Dibujo estructural de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
Tobee®Sello del eje de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
Sello de empaquetadura:
Como uno de los sellos más utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la prensaestopas. Para condiciones de alta abrasión, hay disponible un manguito de eje de cerámica.
Sello de expulsión:
La combinación del impulsor y el expulsor crea la presión necesaria para sellar contra fugas. Junto con el sello de prensaestopas o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de prensaestopas de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir el lodo.
Sello mecánico:
La bomba de lodos de alta resistencia de la serie TH utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptar la bomba de lodos a diversas aplicaciones de bombeo.
Tobee®Tipo de accionamiento de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
Tobee®Control de calidad de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de materia prima | Muestreo, análisis químico del material |
| Fundición y composición | Análisis químico del material de las piezas de la bomba |
| Inspección de calidad de fundición | |
| Mecanizado de componentes clave | Inspección de precisión dimensional |
| Equilibrado del impulsor | |
| Ensamblaje general | Operación del procedimiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentos | |
| Piezas de repuesto y accesorios |
Tobee®Servicio postventa de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
Como las piezas de los extremos húmedos de la bomba de lodos, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodos calificadas en muy poco tiempo.
Servicios de embalaje y transporte
Considerando el tamaño del pedido de la bomba y podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de transporte marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en la instalación de bombas y conoce muy bien cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán en un plazo de 24 horas para su comprobación. Por lo tanto, no dude en ponerse en contacto con nosotros si tiene alguna necesidad.
Tobee®Aplicación in situ de la bomba de refuerzo de dragado de grava de alta resistencia 14x12 T-G:
1) Mina:Bomba de material de lodo de mineral negro, no ferroso y todo tipo de transporte de concentrado y relaves
2) Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero
3)Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino
4) Electricidad:Eliminar cenizas de la planta de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas
5) Materiales de construcción:Transporte de varios lodos de arena de barro (como lodo de cemento)
6) Químico: Fábrica de fertilizantes fosfáticos o potásicos, transporte de varios lodos abrasivos
7) Conservación del agua:Lago, dragado de ríos, sedimentos, arena, arcilla de alta plasticidad Línea de succión para transporte
Tobee® Bomba de arena y grava GPiezas de repuesto:
PREGUNTAS FRECUENTES:
Nota:
* Tobee® es una marca registrada y no representa ni está de ninguna manera afiliada a ® de Weir Minerals Group. Todos los nombres, números, símbolos y descripciones se utilizan únicamente con fines de referencia y no implican que las bombas o piezas enumeradas sean producto de Pumps.
* Tobee® 14x12 G-Las bombas y repuestos de grava G solo son intercambiables con ® 14x12 G-G bombas y repuestos de grava.
