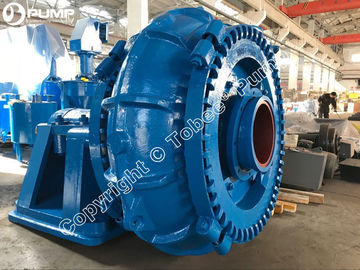

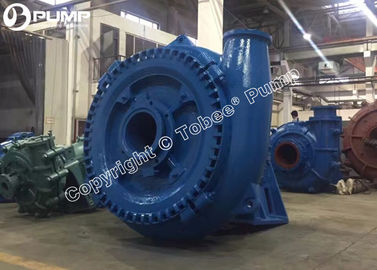

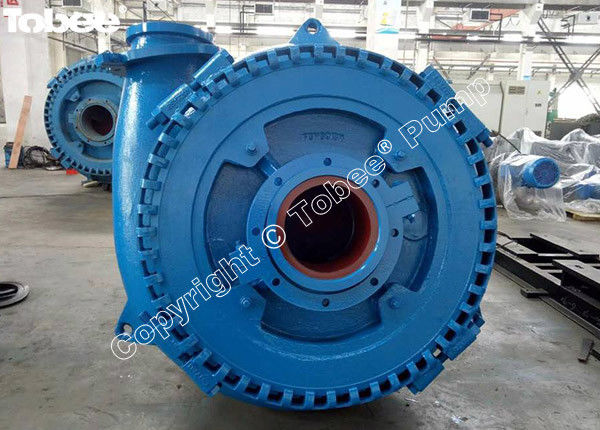

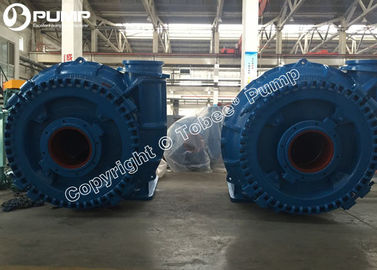

Tobee® 14/12 GG Bomba de refuerzo para dragado de arena fluvial

Tobee^®Bomba de refuerzo de dragado de arena de río 14/12 GG está diseñada específicamente para el bombeo continuo de lodos extremadamente agresivos, con una amplia distribución del tamaño de las partículas. Capaz de manejar partículas grandes con eficiencias consistentemente altas, lo que resulta en un bajo costo de propiedad. El perfil interno de gran volumen de la carcasa reduce las velocidades asociadas, lo que aumenta aún más la vida útil de los componentes.Bombas de arena y grava 14x12se utilizan para la entrega de lodos en minería, lodos explosivos en la fundición de metales, dragado en dragas y cursos de ríos y otros campos.

Especificación:

Tamaño: 14" x 12"
Capacidad: 576-3024m3/h
Altura: 8-70m
Velocidad: 300-700rpm
NPSHr: 2-8m
Eficiencia: 68%
Potencia: Máx. 600kw
Manipulación de sólidos: 241 mm
Materiales: Aleación de alto cromo, hierro fundido, acero fundido, acero inoxidable, etc.

Especificación detallada:

1. Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.

2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buen NPSH de la bomba y fuerte capacidad de elevación por succión.

3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de plástico alto, etc.

4. La bomba de arena y grava se puede combinar directamente con un motor o un motor diésel.

5. Amplia aplicación. La bomba de arena y grava se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de paletas. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de paletas para adaptarse a tipos de condiciones de trabajo.

6. Poca pérdida hidráulica, alta eficiencia y bajo consumo de aceite.

7. Poco volumen, peso ligero.

8. Funcionamiento estable, poca vibración, bajo ruido.

9. Construcción simple y confiable, fácil desmontaje y montaje, mantenimiento conveniente.

10. Sellado confiable sin fugas.

11. Larga vida útil de las piezas.

Tobee^®Parámetro de rendimiento de la bomba de arena y grava G:

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arena Diagrama de componentes:

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arena Dibujo estructural:

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arenaSello del eje:

Sello de empaquetadura:

Como uno de los sellos más comúnmente utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la glándula. Para condiciones de alta abrasión, hay disponible un manguito de eje de cerámica.

Sello expulsador:

La combinación del impulsor y el expulsor crea la presión necesaria para sellar contra fugas. Junto con el sello de la glándula o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir el lodo.

Sello mecánico:

La bomba de lodo de servicio pesado de la serie TH utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptar la bomba de lodo a diversas aplicaciones de bombeo.

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arenaTipo de accionamiento:

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arenaControl de calidad:

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arenaServicio postventa:

Como las piezas de los extremos húmedos de la bomba de lodo, como el impulsor, el revestimiento de voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.

Servicios de embalaje y transporte

Teniendo en cuenta el tamaño de la bomba del pedido y podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.

Servicios de instalación

Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y es muy consciente de cualquier aplicación en el sitio. Podríamos proporcionar un servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.

Servicios de soporte técnico

La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán dentro de las 24 horas para su verificación. Por lo tanto, no dude en contactarnos si tiene alguna necesidad.

Tobee^® 14/12 GG River Bomba de refuerzo de dragado de arena Aplicación en el sitio:

1) Mina:Bomba de material de lodo de mineral negro y no ferroso y todo tipo de transporte de concentrado y relaves

2) Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero

3)Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino

4) Electricidad:Eliminar cenizas de plantas de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas

5) Materiales de construcción:Transporte de varios lodos de arena y barro (como lodo de cemento)

6) Químico: Transporte de varios lodos abrasivos de fábricas de fertilizantes fosfáticos o potásicos

7) Conservación del agua:Dragado de lagos y ríos, sedimentos, arena, arcilla de alta plasticidad Línea de succión para transporte

Tobee®  Bomba de arena y grava GRepuestos:
