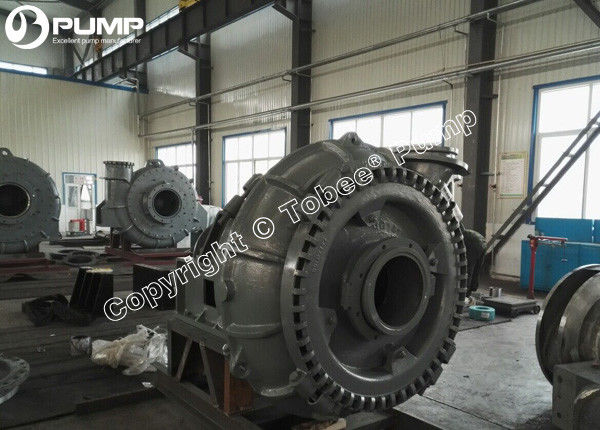

Tobee™ Bomba de arena de gran capacidad

Tobee™ TBomba de arena y grava G Sand son la gama más completa de bombas centrífugas de arena y grava para su uso en minería, industria química y aplicaciones generales. Las bombas horizontales de arena y grava están diseñadas para aplicaciones de servicio pesado como minería, sector energético, dragado de ríos y relaves, así como aplicaciones especiales, que se utilizan para el bombeo continuo de arenas y gravas de alta abrasión y alta densidad.

Especificación:

Tamaño (descarga): 4" a 18"
Capacidad: 36~ 5800 m3/hr
Altura: 6m ~ 135 m
Sólidos manejados: 0 ~ 650mm
Concentración: 0%~ 70%
Material: metal:Aleación de alto cromo

Especificación detallada:

1. Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.

2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buena NPSH de la bomba y fuerte capacidad de elevación de succión.

3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de plástico alto, etc.

4. La bomba de arena y grava se puede combinar directamente con un motor o un motor diésel.

5. Amplia aplicación. La bomba de arena y grava se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de paletas. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de paletas para adaptarse a tipos de condiciones de trabajo.

6. Pérdida hidráulica pequeña, alta eficiencia y bajo consumo de aceite.

7. Pequeño volumen, peso ligero.

8. Funcionamiento estable, poca vibración, bajo ruido.

9. Construcción simple & fiable, fácil desmontaje & montaje, mantenimiento conveniente.

10. Sellado fiable sin fugas.

11. Larga vida útil de las piezas.

Parámetro de rendimiento de la bomba de arena y grava Tobee™ TG:

Diagrama de componentes de la bomba de arena y grava Tobee™ TG:

Dibujo estructural de la bomba de arena y grava Tobee™ TG:

Sello del eje de la bomba de arena y grava Tobee™ TG:

Sello de empaquetadura:

Como uno de los sellos más utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la glándula. Para condiciones de alta abrasión, hay disponible un manguito de eje cerámico.

Sello expulsador:

La combinación del impulsor y el expulsador crea la presión necesaria para sellar contra fugas. Junto con el sello de la glándula o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir la lechada.

Sello mecánico:

La bomba de lodos de servicio pesado de la serie TH utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptar la bomba de lodos para diversas aplicaciones de bombeo.

Tobee™ TG Sand Gravel Pump Tipo de accionamiento:

Tobee™ TG Sand Gravel Pump Control de calidad:

Tobee™ TG Sand Gravel Pump Servicio postventa:

Como las piezas de los extremos húmedos de la bomba de lodos, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de la garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodos calificadas en muy poco tiempo.

Servicios de transporte de embalaje

Teniendo en cuenta el tamaño de la bomba del pedido, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.

Servicios de instalación

Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y son muy conscientes de cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.

Servicios de soporte técnico

La hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán en un plazo de 24 horas para su comprobación. Por lo tanto, no dude en ponerse en contacto con nosotros si tiene alguna necesidad.

Tobee™ TG Sand Gravel Pump Aplicación in situ:

1)Mina:Bomba de material de lodos de mineral negro y no férreo y todo tipo de transporte de concentrados y relaves

2)Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero

3)Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino

4)Electricidad:Eliminación de cenizas de la planta de energía, lavado de cenizas, varias escorias de cenizas o transporte de lodos de cenizas

5)Materiales de construcción:Transporte de varios lodos de arena y lodo (como lodos de cemento)

6)Químico: Fábrica de fertilizantes fosfatados o potásicos transporte de varios lodos abrasivos

7)Conservación del agua:Dragado de lagos, ríos, sedimentos, arena, arcilla de alto plástico Línea de succión para el transporte

Tobee™ TG Sand Gravel Pump Repuestos:
