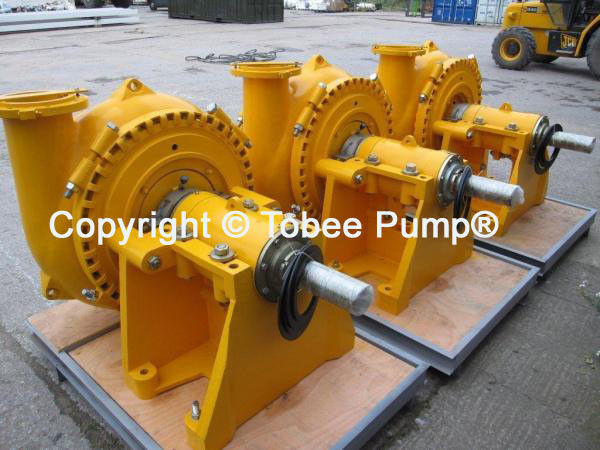

Bomba de grava Tobee® para túneles

6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte TBomba de arena y grava TG Sand son la gama más completa de bombas centrífugas de arena y grava para su uso en aplicaciones mineras, químicas e industriales en general. Las bombas horizontales de arena y grava están diseñadas para aplicaciones de servicio pesado como minería, sector energético, dragado de ríos y relaves, así como aplicaciones especiales, que se utilizan para el bombeo continuo de arenas y gravas de alta abrasión y alta densidad.



Especificación:

Tamaño (descarga): 4" a 22" Bomba
Capacidad: 36~ 3700 m3/hr
Altura: 6m ~ 95 m
Sólidos manejados: 0 ~ 650mm
Concentración: 0%~ 70%
Material: Aleación de alto cromo



Especificación detallada:

1. Modelo avanzado de bomba de arena de dragado hidráulico, diseño CAD 3D, alta eficiencia y ahorro de energía obvio.

2. Gran profundidad de arena de dragado, alta densidad de lodo de dragado, buena NPSH de la bomba y fuerte capacidad de elevación de succión.

3. Gran rendimiento. La bomba de dragado puede descargar persistentemente grava, terrones de suelo de plástico alto, etc.

4. La bomba de arena y grava se puede combinar directamente con un motor o un motor diésel.

5. Amplia aplicación. La bomba de arena y grava se puede utilizar en varios tipos de calidad del suelo. Generalmente, la bomba de arena de dragado se combina con un impulsor con 3 o 5 piezas de paletas. Al mismo tiempo, los impulsores pueden proporcionarse con varios diámetros y tipos de paletas para adaptarse a tipos de condiciones de trabajo.

6. Pérdida hidráulica pequeña, alta eficiencia y bajo consumo de aceite.

7. Pequeño volumen, peso ligero.

8. Funcionamiento estable, poca vibración, bajo ruido.

9. Construcción simple & confiable, fácil desmontaje & montaje, mantenimiento conveniente.

10. Sellado confiable sin fugas.

11. Larga vida útil de las piezas.



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte Parámetro de rendimiento de la bomba de arena y grava TG:

Modelo	Diámetro de salida. (mm)	Rendimiento con agua limpia						Diámetro del impulsor (mm)	Máx.. Sólido (mm)
		Velocidad n (rpm)	Caudal Q (m3/h)	Altura H (m)	Eficiencia.η (%)	Máx.. Potencia (kw)
6/4D-TG	100	600-1400	36-250	7-56	50	60		378	82
8/6E-TG	150	800-1400	180-540	12-52	60	120		378	120
10/8F-TG	200	500-1000	180-820	12-56	60	560		533	178
12/10G-TG	250	400-850	360-1200	12-60	65	600		667	220
14/12G-TG	300	300-700	700-2700	8-70	65	600		864	241
14/12TU-TG	300	300-700	700-2700	8-70	65	1200		864	241
10/8F-TGH	200	500-1100	50-900	20-90	60	560		610	180
12/10G-TGH	250	350-700	500-2000	20-80	70	600		915	210
16/14TU-TGH	350	250-500	1000-2800	20-80	70	1200		1200	230





































6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte Diagrama de componentes de la bomba de arena y grava TG:



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte Sello del eje de la bomba de arena y grava TG Dibujo estructural:

6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte Sello del eje de la bomba de arena y grava TG Sello del eje:



Sello de empaquetadura:

Como uno de los sellos más utilizados para ejes giratorios, el sello de empaquetadura puede venir con una disposición de bajo lavado o lavado completo que utiliza agua de lavado para evitar que el medio se escape de la carcasa de la bomba. Este tipo de sello es adecuado para su uso en todas las condiciones de bombeo. En situaciones donde se pueden encontrar sólidos corrosivos o altas temperaturas, el teflón o la fibra de aramida se utilizan como material de empaquetadura para la glándula. Para condiciones de alta abrasión, hay disponible un manguito de eje cerámico.



Sello expulsor:

La combinación del impulsor y el expulsor crea la presión necesaria para sellar contra fugas. Junto con el sello de la glándula o el sello labial que se utiliza como sello de cierre, este tipo de sello puede manejar los requisitos de sellado para aplicaciones donde el sello de la glándula de lavado completo no es práctico debido a la falta de agua en el sitio, o se permite que el agua de sellado entre dentro de la cámara de bombeo para diluir la lechada.



Sello mecánico:

La bomba de lodos de servicio pesado de la serie TH utiliza un diseño de sello mecánico a prueba de fugas que permite una fácil instalación y reemplazo. Otros tipos de sellos mecánicos se encuentran entre las opciones para adaptar la bomba de lodos a diversas aplicaciones de bombeo.



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte Tipo de accionamiento de la bomba de arena y grava TG



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte®

Control de calidad de la bomba de arena y grava TG	Control de calidad:
Etapas de fabricación	Actividades de control de calidad
Llegada de materia prima	Muestreo, análisis químico del material
	Fundición y composición
Análisis químico del material de las piezas de la bomba	Inspección de calidad de fundición
	Mecanizado de componentes clave
Inspección de precisión dimensional	Equilibrado del impulsor
	Ensamblaje general
Operación del procedimiento	Prueba estática hidráulica
	Prueba de rendimiento de la unidad de bomba
	Capacidad y altura
Vibración y ruido	Temperatura del rodamiento
	Inspección final
	Embalaje de la unidad de bomba























6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporteTobee

®



Servicio posventa de la bomba de arena y grava TG

 Servicio posventa:



Como las piezas de los extremos húmedos de la bomba de lodos, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodos calificadas en muy poco tiempo.

Servicios de transporte y embalaje



Teniendo en cuenta el tamaño de la bomba del pedido, podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted desde la salida de la mercancía de fábrica hasta su destino.

Servicios de instalación



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporteLa hoja de datos técnicos, la curva de rendimiento, el dibujo de disposición general y el manual de funcionamiento se enviarán dentro de las 24 horas para su verificación. Por lo tanto, no dude en contactarnos si tiene alguna necesidad.

Tobee®

Aplicación in situ de la bomba de arena y grava TG Aplicación in situ:

1)Mina:Negro, material de lodos de minerales no férricos y todo tipo de concentrados y transporte de relaves2)Metalurgia:Transporte de varios lodos para la fabricación de aluminio o acero

3)

Carbón: Minería de carbón, lavado y transporte de varios lodos de carbón grueso y fino

4)Electricidad:Eliminar cenizas de la planta de energía, lavar cenizas, varios residuos de cenizas o transporte de lodos de cenizas

5)Materiales de construcción:Varios lodos de arena (como lodos de cemento) transporte



6)Químico: Fábrica de fertilizantes fosfatados o potásicos varios lodos abrasivos transporte7)Conservación del agua



:Dragado de lago, río, sedimentos, arena, arcilla de alto plástico Línea de succión para el transporte
