Datos del producto:
Pago y Envío Términos:
|
| Tamaño: | 25 ~ 450 mm de la bomba | capacidad: | 3.4~ 1200 m3/h |
|---|---|---|---|
| Cabeza: | 6 ~ 155 m | Material: | Hierro fundido, SS304, SS316, CD4MCu, Acero inoxidable dúplex, Bronce, etc. |
| Aplicación: | Irrigación, suministro de agua, marino, lucha contra incendios, etc. | Tipo de bomba: | Bomba química centrífuga |
| El conductor: | Motor eléctrico o motor diésel | Tipo de sello: | Sello de embalaje, sello mecánico |
| Certificado: | Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes: | Temperatura: | Ambiente |

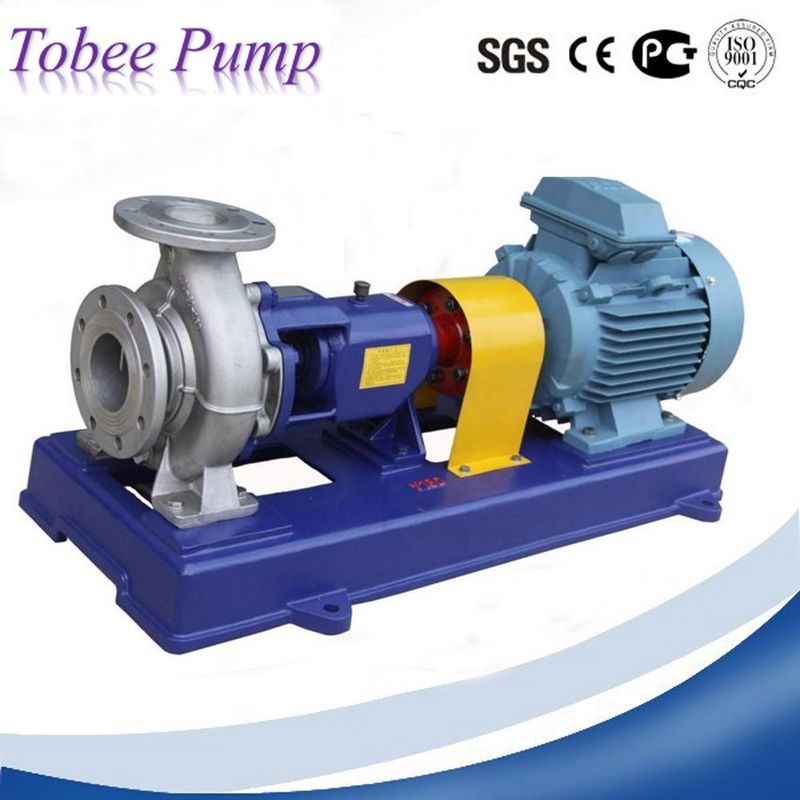

Tobee™ TIH Bomba químicaes una bomba centrífuga de tipo voladizo de aspiración final (aspiración axial), que se utiliza para transportar líquidos corrosivos con una viscosidad similar a la del agua y sin partículas sólidas. Los rendimientos y dimensiones marcados y nominales adoptan la norma internacional ISO2858. Tiene características como una amplia gama de rendimiento, alta eficiencia, alto nivel mecánico, químico y físico y un mantenimiento conveniente, etc. Es un producto de tipo de ahorro de energía recomendado por la nación, con una eficiencia un 5% mayor que la de la bomba modelo F.
La temperatura de los medios transportados de la bomba química modelo TIH es de -20℃~+105℃. Mediante la adopción del método de enfriamiento, puede transportar medios con una temperatura más alta si es necesario, y se aplica para transportar varios medios corrosivos o medios en los que la contaminación está prohibida, similar al agua en industrias como como la industria química, el petróleo, la metalurgia, la energía eléctrica, la fabricación de papel, los alimentos, la farmacia y la fibra sintética, etc.
Especificación:
Tamaño (descarga): 25 mm a 450 mm
Capacidad: 3,4~ 1200 m3/h
Altura: 6 m ~ 135 m
Eficiencia: Hasta 92%
Materiales: Hierro fundido, SS 304, SS 316,CD4MCu,Duplex SS, Bronce, etc.
Especificación detallada:
| Artículo | Tipo de aspiración final centrífuga |
| Tipo de bomba | Bomba química TIH |
| Materiales | Hierro fundido, SS 304, SS316L, Duplex S.S, Bronce, etc. |
| Tipo de accionamiento | Motor eléctrico o motor diésel |
| Sello | Sello de empaquetadura o sello mecánico |
| Conducir | Acoplamiento |
| Girar | En el sentido de las agujas del reloj |
| Estructura | Bomba de una etapa |
| Uso | Productos químicos o líquidos corrosivos |
| Estándar o no estándar | Estándar |
| Solicitud | Suministro de agua, petróleo, productos químicos, central eléctrica, procesamiento de aguas residuales, fábrica de alimentos, pulpa de papel. |
| Diámetro de salida | 25-450 mm |
| Capacidad | 3,4-1200 m3/h |
| Altura | 3,7-135 m |
| Velocidad de rotación | 980-3600r/min |
| Potencia | 0,5-185kW |
| Certificado | ISO9001 |
| Característica | Alta eficiencia, fácil mantenimiento |
Tobee™ Bomba química TIH Parámetro de rendimiento:
| Modelo | Entrada (m) |
Salida (mm) |
Capacidad (m3/h) |
Altura (m) |
Motor eléctrico |
Impulsor (mm) |
|
| Model | KW | ||||||
| TIH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
| TIH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
| TIH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
| TIH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 |
| TIH80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 |
| TIH80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 |
| TIH80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 |
| TIH100-80-125 | 100 | 80 | 100 | 20 | Y160T 1 -2 | 11 | 160 |
| TIH100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 |
| TIH100-65-315 | 100 | 65 | 50 | 32 | Y160T-4 | 11 | 200 |
| TIH125-100-200 | 125 | 100 | 200 | 50 | Y225T-2 | 45 | 250 |
| TIH125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 |
| TIH125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 |
| TIH150-125-250 | 150 | 125 | 200 | 20 | Y180T-4 | 18.5 | 250 |
| TIH150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 |
| TIH150-125-400 | 150 | 125 | 200 | 50 | YB250T-4 | 55 | 400 |
| TIH200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 |
| TIH200-150-315 | 200 | 150 | 400 | 32 | YB225T-4 | 45 | 315 |
| TIH200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
Tobee™ TIH Diagrama de componentes de la bomba química:
Tobee™ TIH Bomba química Dibujo estructural:
Tobee™ TIH Pantalla de la bomba química:
Tobee™ TIH Control de calidad de la bomba química:
| Etapas de fabricación | Actividades de control de calidad |
| Llegada de materia prima | Muestreo, análisis químico del material |
| Fundición y composición | Análisis químico del material de las piezas de la bomba |
| Inspección de calidad de fundición | |
| Mecanizado de componentes clave | Inspección de precisión dimensional |
| Equilibrio del impulsor | |
| Ensamblaje general | Operación del procedimiento |
| Prueba estática hidráulica | |
| Prueba de rendimiento de la unidad de bomba | Capacidad y altura |
| Vibración y ruido | |
| Temperatura del rodamiento | |
| Inspección final | Embalaje de la unidad de bomba |
| Documentos | |
| Piezas de repuesto y accesorios |
Tobee™ TIH Servicio posventa de la bomba química:
Como las piezas humedecidas de la bomba, como el impulsor, el revestimiento de la voluta, el inserto FPL, el buje de garganta, son piezas de consumo y siempre podríamos proporcionarle las piezas de la bomba de lodo calificadas en muy poco tiempo.
Servicios de embalaje y transporte
Teniendo en cuenta el tamaño de la bomba del pedido y podríamos proporcionar una caja o paleta según sus necesidades para asegurarnos de que sea lo suficientemente seguro durante el transporte por carretera y marítimo de larga distancia. Tiene su propia empresa de exportación, por lo que podríamos ayudarlo a encontrar la mejor solución y servicio de envío marítimo para usted, desde la salida de la mercancía de fábrica hasta su destino.
Servicios de instalación
Tobee Pump tiene más de 30 años de experiencia en trabajadores de instalación de bombas y es muy consciente de cualquier aplicación en el sitio. Podríamos proporcionar servicio de instalación de bombas en el extranjero y, además de la fabricación y venta de bombas, la instalación de bombas en el extranjero es cada vez más popular entre nuestros clientes habituales en el extranjero.
Servicios de soporte técnico
La hoja de datos técnicos, la curva de rendimiento y el dibujo de disposición general, el manual de funcionamiento se enviarán dentro de las 24 horas para su comprobación, así que no dude en contactarnos si tiene alguna necesidad.
Tobee™ TIH Bomba química Aplicación in situ:
1. Sistema de limpieza.
2. Cada serie de producción de maquinaria alimentaria y medicamentos
3. Sistema de protección del medio ambiente.
4. Tratamiento de aguas residuales para la fabricación de papel, metalurgia, galvanización, fundición, tinte.
5. Sistema de galvanoplastia y teñido.
6. Tratamiento de sumideros industriales y químicos
7. Motor a prueba de explosiones para aceite, alcohol y otros líquidos explosivos.
Tobee™ TIH Bomba química Repuestos:
Preguntas frecuentes:
