Datos del producto:
Pago y Envío Términos:
|
| Name: | Medium Consistency Pulp Processing Pump | Size: | 1"-16" Pump |
|---|---|---|---|
| capacidad: | 30-3300 m3/h | Cabeza: | 3 a 100 metros |
| Trabajo temporal.: | ≤120℃ | Concentración: | 0 a 7% |
| material: | Hierro fundido, Acero fundido, SS304, SS316L, Acero inoxidable dúplex, etc. | Pump Model: | TSJ Paper Pulp Pump |
| Pump Type: | Centrifugal Slurry Pump |

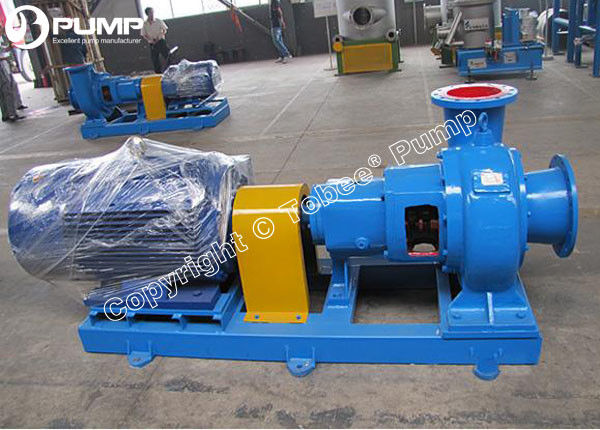

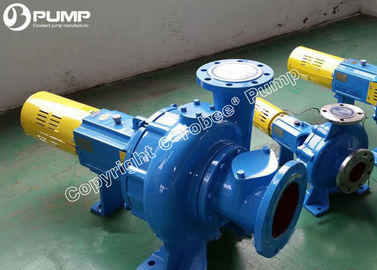

Tobee® Bomba de procesamiento de pulpa de consistencia media es un tipo de bomba centrífuga de una etapa y una sola succión bomba de pasta de papel .se utiliza ampliamente en industrias como la industria papelera, pulpa y papel, acero, química, alimentaria, azucarera o bioetanol. Puede transportar pulpa de papel con una concentración inferior al 6%, aguas residuales, productos químicos o lodos finos, etc., y también puede transportar el medio no abrasivo en otras industrias.
Tobee® Especificaciones de la bomba de procesamiento de pulpa de consistencia media:
Tamaño: Bomba de 1"-16"
Capacidad: 30-3300m3/hr
Altura: 3-100m
Temperatura de trabajo: ≤120℃
Concentración: 0%-7%
Material: Hierro fundido, Acero fundido, SS304, SS316L, Acero inoxidable dúplex, etc.
Tobee® Características de diseño de la bomba de procesamiento de pulpa de consistencia media:
• Impulsor: Adopta un impulsor de tipo abierto completo con diseño de canal grande mediante fundición de precisión. El número de álabes es de 3 a 6 álabes. Esta configuración puede reducir la fuerza axial y, durante el transporte, no generará burbujas, canal del impulsor sin obstrucciones, mejorando la concentración de la pulpa.
• Carcasa voluta: Adopta una carcasa de vórtice de una etapa, de gran tamaño. La carcasa está diseñada como una estructura de doble carcasa para reducir la fuerza radial y la desviación del eje.
• Materiales: Hay disponibles varios materiales de las partes humedecidas, como hierro fundido, SS304, SS316L, acero inoxidable dúplex, etc.
• Sello del eje: Se pueden utilizar sellos mecánicos y sellos de empaquetadura según se solicite.
• Aplicación severa: Excelentemente adecuado para transportar medios que contienen sólidos (por ejemplo, para aplicaciones de pulpa, papel o efluentes).
Tobee® Tabla de selección rápida de la bomba de procesamiento de pulpa de consistencia media:
Tobee® Parámetro de rendimiento de la bomba de procesamiento de pulpa de consistencia media:
| Modelo | Capacidad Q |
Altura H (m) |
Velocidad n (r/min) |
Potencia P (kw) |
Eficiencia η (%) |
Diámetro del impulsor (mm) |
|
| m3/h | l/s | ||||||
| TSJ80-265 | 114 | 31.6 | 66.1 | 2900 | 55 | 60 | 265 |
| 180 | 50 | 53.9 | |||||
| 220 | 61.2 | 44.9 | |||||
| TSJ100-265 | 132 | 36.7 | 53 | 2900 | 45 | 68 | 230 |
| 220 | 61.5 | 42 | |||||
| 264 | 73.3 | 33 | |||||
| TSJ125-265 | 120 | 33.3 | 18.2 | 1450 | 15 | 74 | 265 |
| 185 | 51.4 | 15.2 | |||||
| 260 | 72.2 | 9 | |||||
| TSJ100-350 | 168 | 46.7 | 90 | 2950 | 110 | 65 | 310 |
| 185 | 51.4 | 15.2 | |||||
| 260 | 72.2 | 9 | |||||
| TSJ125-350 | 240 | 66.7 | 78 | 2950 | 110 | 72 | 280 |
| 400 | 111.1 | 59 | |||||
| 480 | 133.3 | 47 | |||||
| TSJ150-330 | 270 | 75 | 28 | 1470 | 37 | 78 | 330 |
| 410 | 113.9 | 24 | |||||
| 570 | 158.3 | 16.5 | |||||
| TSJ125-400 | 264 | 73.3 | 118 | 2970 | 160 | 85 | 330 |
| 440 | 122.2 | 95 | |||||
| 528 | 146.7 | 80 | |||||
| TSJ150-400 | 325 | 90.3 | 43 | 1450 | 75 | 77 | 400 |
| 400 | 111.1 | 40 | |||||
| 470 | 130.6 | 37 | |||||
| TJS150-470 | 350 | 97.2 | 57 | 1480 | 110 | 78 | 470 |
| 530 | 147.2 | 53 | |||||
| 715 | 198.6 | 40 | |||||
| TSJ220-470 | 550 | 152.8 | 58 | 1480 | 160 | 80 | 470 |
| 780 | 216.7 | 50 | |||||
| 980 | 272.2 | 40 | |||||
| TSJ200-380 | 490 | 136.1 | 36 | 1450 | 90 | 82 | 380 |
| 690 | 191.7 | 32 | |||||
| 870 | 241.7 | 26 | |||||
| TSJ250-430 | 750 | 208.3 | 46 | 1450 | 200 | 80 | 430 |
| 1150 | 319.4 | 40 | |||||
| 1500 | 416.7 | 28 | |||||
| TSJ350-470 | 1160 | 322.2 | 51 | 1450 | 280 | 84 | 470 |
| 1600 | 444.4 | 44 | |||||
| 2100 | 583.3 | 32 | |||||
| TSJ500-600 | 1750 | 486.1 | 35 | 960 | 280 | 85 | 600 |
| 2600 | 722.2 | 28.5 | |||||
| 3250 | 902.8 | 21.5 | |||||
| * Los parámetros se pueden personalizar según los requisitos | |||||||

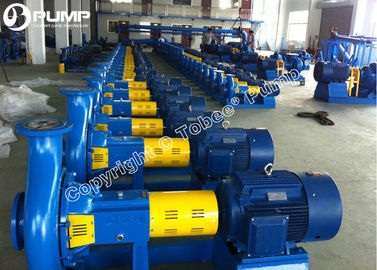

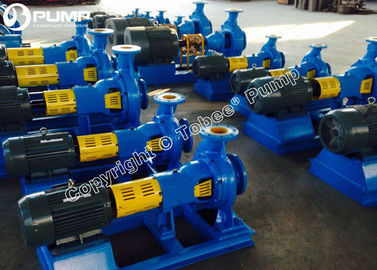

Tobee® Sistema de producción de la bomba de procesamiento de pulpa de consistencia media:
Tobee® Aplicaciones in situ de la bomba de procesamiento de pulpa de consistencia media:
| • Fábricas de papel | • Pasta de papel | • Preparación de carbón | • Pulpa residual |
| • Pasta de papel | • Lodos químicos | • Refinación de azúcar | • Preparación de fibra reciclada |
| • Fabricación de papel | • Industria química | • Industria alimentaria | • Suministro de energía |
| • Suministro de agua | • Tratamiento de aguas residuales | • Recuperación de álcalis | • Jarabe de azúcar |
| • Melaza | • Industria farmacéutica | • Planta de fertilizantes de potasa | • Otras industrias |
Tobee® Dimensiones de la bomba de procesamiento de pulpa de consistencia media:
